Расчет сечения кабеля для гирлянд Белт-лайт: таблицы мощности и падения напряжения

Введение: актуальность и риски неправильного выбора кабеля для гирлянд

Ставишь кабель меньшего сечения — теряешь яркость на конце гирлянды. Лампы горят тускло, клиенты звонят через неделю. Хуже — перегрев. Провод греется до 80-90°C, изоляция трескается, зимой от мороза лопается. Летом без вентиляции плавится. Пожар. На объекте в Перми год назад алюминий 1мм² на 100м с 40Вт лампами задымился через месяц. ПУЭ пункт 1.3.10 требует, чтобы падение напряжения не превышало 5% на линии. Для уличных гирлянд — обязательно. IP65, резиновая оболочка, медь. Иначе влага проникает, коротит.

Неравномерная яркость — классика. На 50м с 1мм² и 60Вт лампами начало светит на 220В, конец на 190В. Лампы накаливания меркнут, LED просто не зажигаются. Перегрев провода нагружает контакты патронов E27. Разъедает, искрит. Пожароопасность растет экспоненциально при длинах свыше 30м без расчета. На фасаде ТЦ в Екате сэкономили на сечении — через сезон замена всей линии, 150к потерь. ПУЭ 2.1.40: сечение выбирай по току и падению U. Для улицы — класс защиты не ниже IP44, лучше IP65. Заземление обязательно.

Теоретические основы и алгоритм расчета

Основные формулы простые. Мощность P = U * I. Ток I = P / U. Для 220В и 2000Вт — I = 2000 / 220 ≈ 9А. Сопротивление R = ρ * L / S. ρ меди 0.0175 Ом*мм²/м. Падение ΔU = I * R * L * 2 (туда-обратно). Или ΔU = 2 * I * ρ * L² / S. Допуск 5% от 220В — 11В. Ток нагревает провод, длина усиливает падение. Берешь 100м, 5А, 1мм² — ΔU ≈ 17.5В, конец на 202В. Лампы меркнут.

Пошаговый алгоритм. 1) Суммарная мощность. Считай лампы * Вт. 100м, шаг 0.5м, 200 патронов по 40Вт — 8000Вт. 2) Ток I = P / 220. 36А. 3) Длина L — от щита до конца. 4) Выбери сечение по току: 36А — минимум 2.5 мм². 5) Проверь ΔU = 2 * I * 0.0175 * L² / S < 11В. Если нет — толще или фиды. 6) Корректируй. Разбей на 2 линии по 18А — сечение 1.5 мм².

Особенности гирлянд Белт-лайт: конструкция, нагрузка и монтажные требования

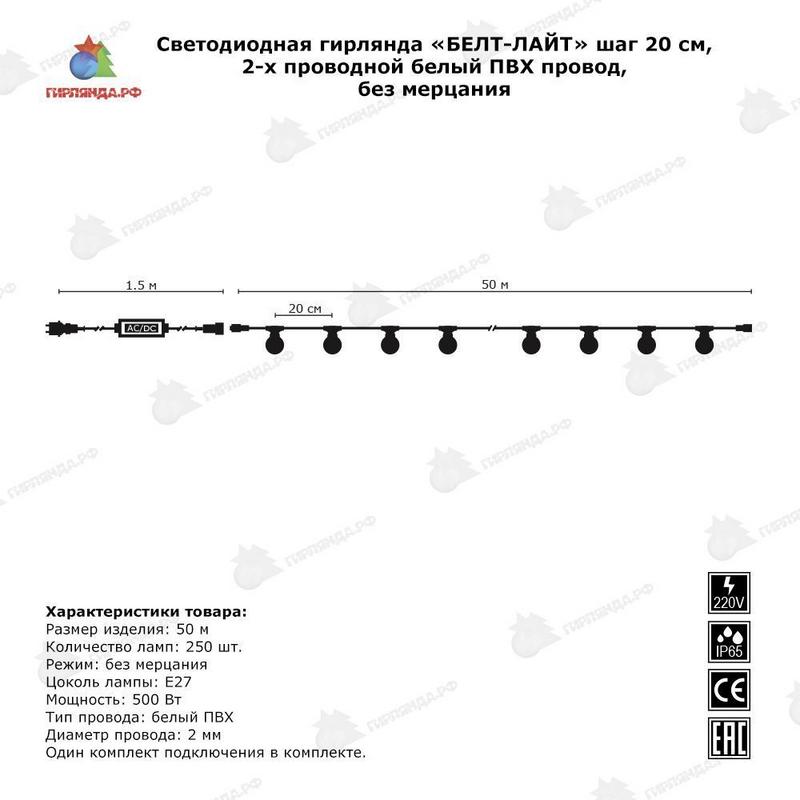

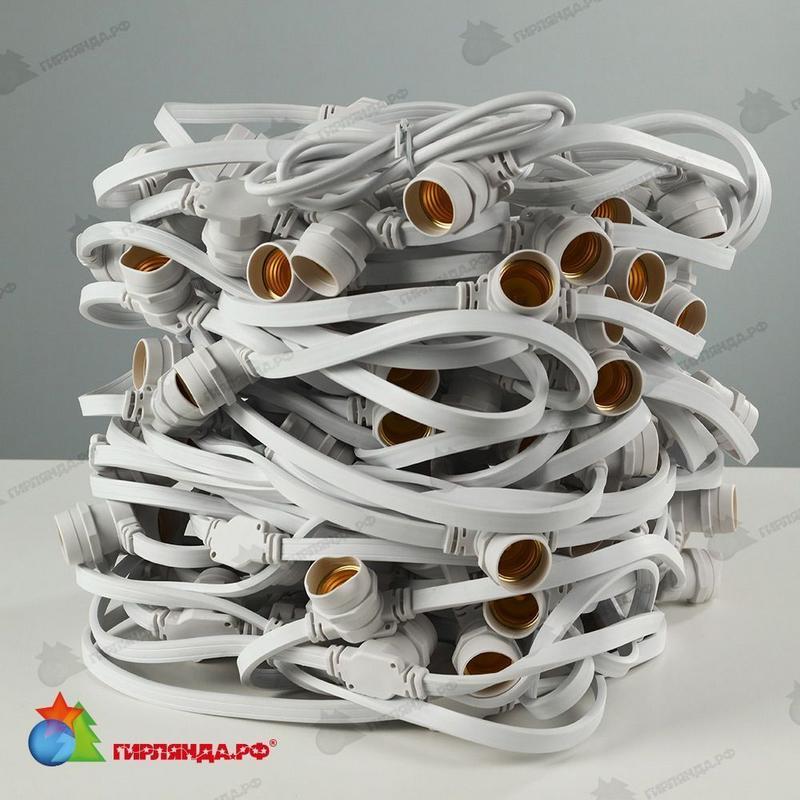

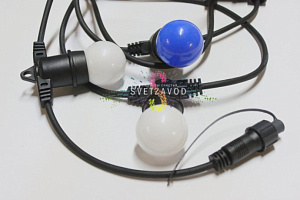

Белт-лайт — кабель с патронами E27 на подвесах. Шаг обычно 40-50см, реже 20-25см. В D1020 — 10м, 20 патронов по 50см, сечение 2*1мм², макс 2000Вт на линию коннекторами. ЭРА 100м — 2х1.5мм², 500 цоколей шаг 20см, IP65, каучук, -20..+40°C. LTC шаг 20см, 2х1мм², 1.5кВт/100м при 3Вт лампах, соединение до 100м. PBL до 750Вт на 6-48м, 2х0.75мм², медь, каучук+ПВХ. Uniel 10м шаг 25см 40 патронов, 2х0.5мм², 800Вт/3А.

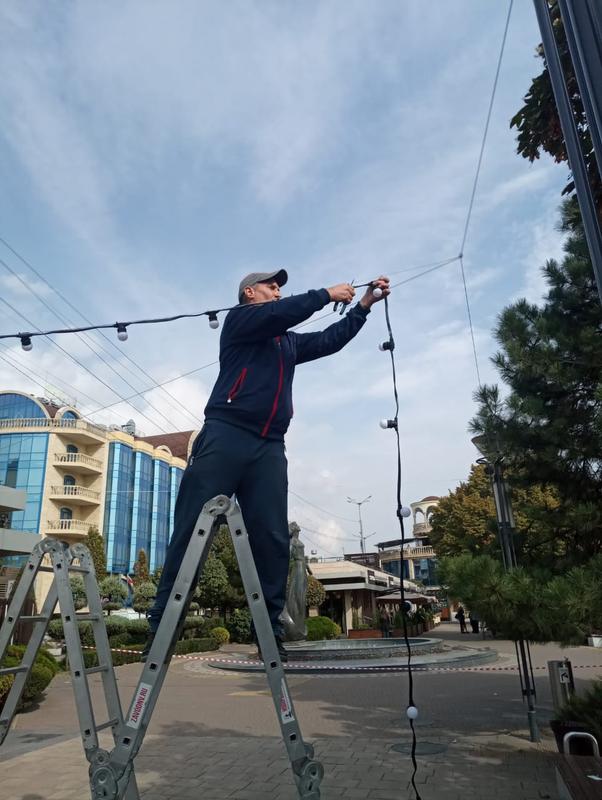

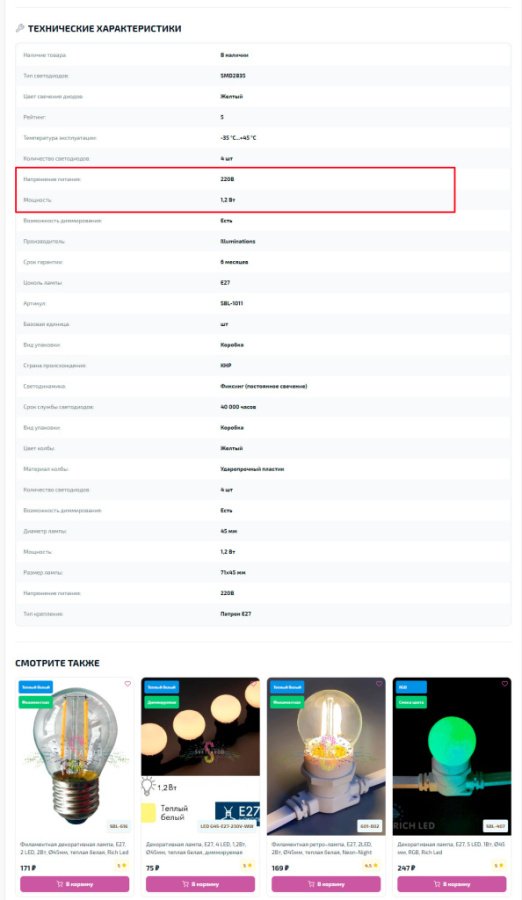

Монтаж на трос. Сам кабель не несушчий. Резиновая оболочка обязательна для улицы — ПВХ трескается на морозе. IP65 минимум. Два режима: прямое 220В накаливание или LED через БП. Накаливание 60Вт — 0.27А. LED 10Вт 220В — 0.045А. Но чаще LED 12В — ток в 10 раз выше. 10Вт/12В = 0.83А на лампу. 100 ламп — 83А на низковольтке! БП ставь ближе к концу или фидируй.

Медный многожильный провод. Алюминий — нет, окисляется в патронах. Соединяют коннекторами в линию до 100м, но по мощности лимит. Перед вкл — все лампы вставь, иначе перегруз контактов. Температура -30..+50°C типично. На трос крепить через 0.5-1м, не скручивай кабель.

Практические примеры расчета и сводные таблицы

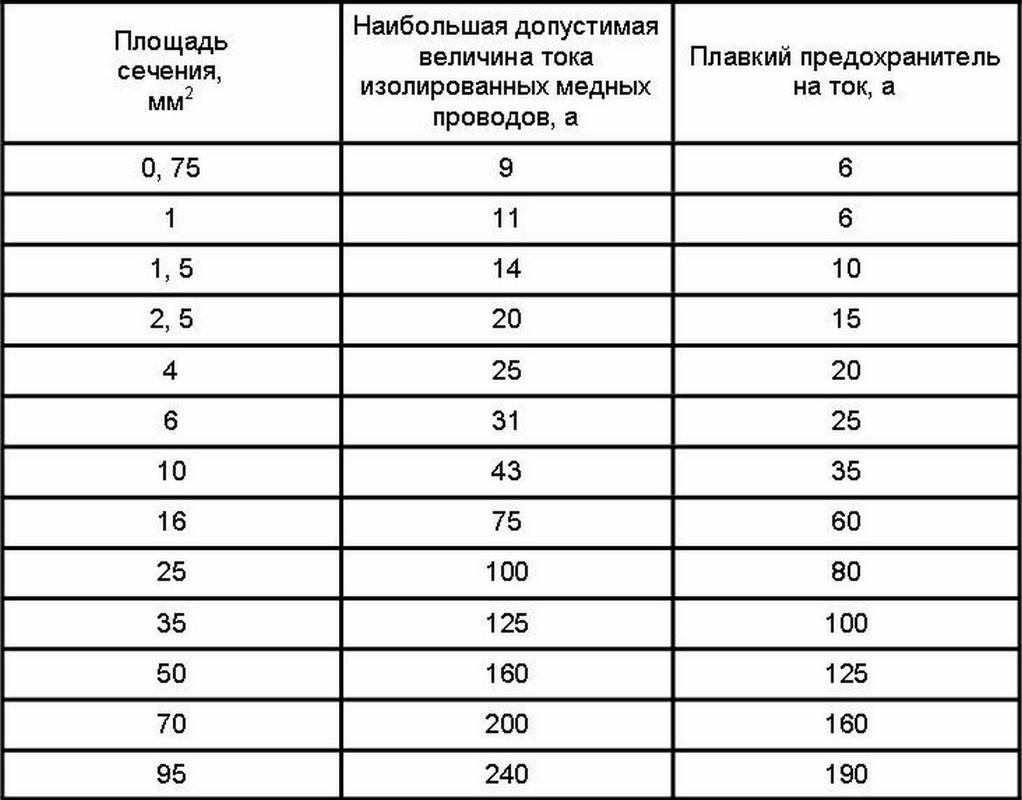

Таблицы для быстрого выбора. Минимальное сечение меди для 220В, ΔU<5%, резиновая изоляция. Для мощности P на длину L туда-обратно.

Расчет: для 50м 2000Вт I=9.1А, ΔU для 1мм²= 2*9.1*0.0175*50/1=15.95В>11В — нет. 1.5мм²=10.6В ок. Всегда проверяй по току отдельно.

Пример 1: Гирлянда 50м с лампами накаливания 60Вт каждые 0.5м (прямое подключение к сети 220В)

50м, шаг 0.5м — 100 патронов. P=100*60=6000Вт. I=6000/220≈27.3А. По току — 2.5мм² (34А). L=50м, ΔU=2*27.3*0.0175*50/2.5=19.1В — 8.7%, чуть перебор. Берем 4мм² или разбиваем на 2 фидера по 3000Вт/13.6А. Для 1.5мм² ΔU=47.8В — конец на 172В, тускло. Частая ошибка — ставят 1.5мм² на всю мощь, яркость падает вдвое. Решение: 2 линии 2.5мм².

Пример 2: Гирлянда 50м с LED-лампами 10Вт и блоком питания 12В (расчет на низковольтной стороне)

50м, 100 ламп 10Вт — P=1000Вт. Но 12В! I=1000/12≈83А. БП 12В на начало бесполезен — падение на всей низковольтной линии. Сечение для 12В: ΔU<0.6В (5%). Для 1мм² ΔU=2*83*0.0175*50/1=290В — абсурд. Нужны фиды каждые 2-3м или толстый кабель 50мм² — нереально. Ставь БП каждые 10м: 20 ламп P=200Вт I=16.7А L=10м. 2.5мм² ΔU=2*16.7*0.0175*10/2.5=2.3В>0.6В — все равно много. 6мм² ΔU=1В ок. Или 24В система, ток в 2 раза меньше.

Рекомендации по выбору кабеля, монтажу и типичные ошибки

Бери медный гибкий кабель ПРКС или КГ-ХЛ 2х1.5мм² минимум для улицы. Резиновая изоляция, -50..+50°C. Не алюминий — окисляется в E27. Монтаж: трос Ø4-6мм, крепеж пластиковыми клипсами через 0.5-1м. Не перетягивай, sag 5-10%. Распредели нагрузку: длина >30м — 2-3 фида от щита. УЗО 30мА, автомат по току (16-25А). Заземли трос и патроны. БП — IP67, на высоте с вентиляцией.

Всегда считай перед монтажом. Таблицу возьми на объект. Медный 1.5-2.5мм² закроет 95% случаев. Фидируй при мощности >1500Вт или L>50м. Проверяй нагрев рукой после теста — выше 50°C меняй.
