Как резать и соединять гибкий неон 12V и 220V: полная инструкция

Как резать и соединять гибкий неон 12V и 220V: полная пошаговая инструкция с фото

Введение

Гибкий неон 12V работает от блока питания. Берешь рулон 5 метров максимум. Длина больше — яркость падает к концу. Подходит для ниш, мебели, кухонь. Неон 220V цепляешь напрямую к сети через адаптер. Бухты по 50-100 метров. Идеален для фасадов, уличных контуров. Режь где угодно по меткам.

12V проще монтировать внутри. Низкое напряжение — меньше рисков. Но тяни отдельные отрезки параллельно, иначе начало перегреется. 220V выносливее на холоде, мороз до -40°C держит. Минус — высокое напряжение бьет током. Всегда обесточивай перед работой. Преимущество обоих: гнутся в радиус 3-5 см, IP65-IP68 защита от воды.

Ограничения. 12V: не больше 15 м без разрыва, нагрузка на диоды в начале. 220V: шаг резки 1 м обычно, коннекторы реже нужны. Оба светят равномерно, если не косячить с питанием.

Преимущества перевешивают. Неон не выцветает 3-5 лет. Экономит 80% по сравнению с неоном газовым. Монтаж в профиль — и готово. Выбирай по задаче: внутри — 12V, снаружи длинные линии — 220V.

Подготовка к работе: инструменты, материалы и меры безопасности

Берешь острый нож или ножницы по металлу. Коннекторы силовые — 2-pin для монохрома, 4-pin для RGB, термоусадка 24/8 мм. Паяльник 40-60 Вт с тонким жалом. Материалы: заглушки торцевые, алюминиевый профиль, блоки питания IP67 без вентилятора.

Для 12V — БП 12V 5-10A с защитой от КЗ. Для 220V — адаптер оригинальный, выпрямляет в постоянный ток 220V. Герметик нейтральный силиконовый обязательно прозрачный. Линейка, маркер, мультиметр. Профиль, клипсы-крепежи. На объекте всегда запас 20% кабеля и коннекторов — не угадаешь с косяками.

Подготовь стол чистый. Размотай неон аккуратно, не заломай. Протри от пыли. Переходим к резке.

Фундаментальные правила резки гибкого неона

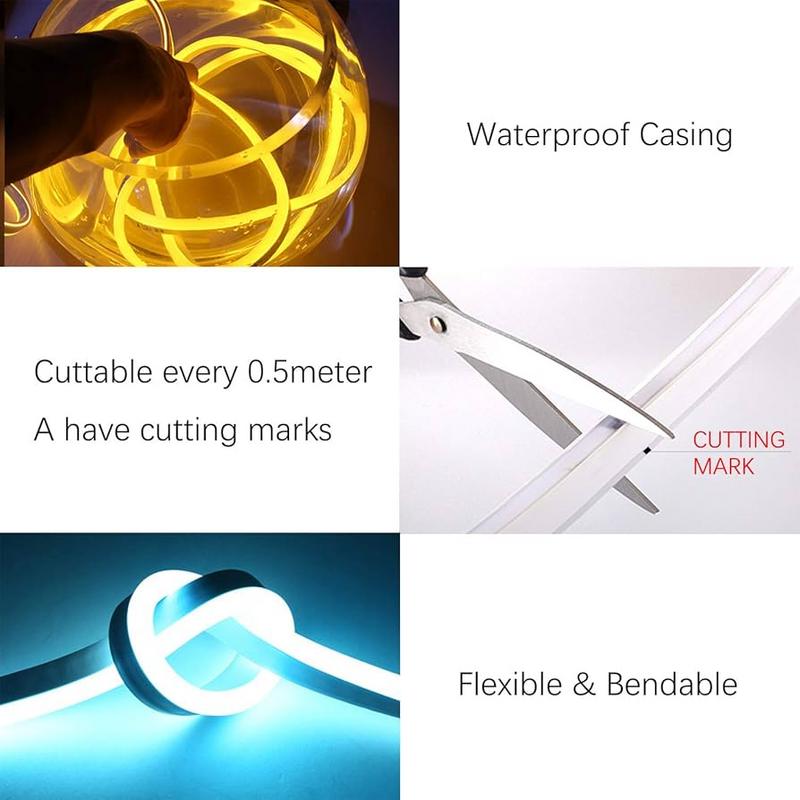

Режь строго по меткам. Производитель ставит линии или ножницы каждые 25-1000 мм. Перпендикулярно трубке. Острым ножом сначала силикон, потом плату. Шаг резки сохраняй — диоды последовательные, нарушишь цепь, весь отрезок потухнет.

Новички косячат: режут не по метке. Результат — мертвый кусок. Или тянут 20 м на 12V — начало светит ярко, конец тускнеет. Всегда меряй мультиметром падение напряжения. Фото: метка выглядит как пунктир с ножницами. Режь ровно, без заусенцев.

Длина отрезка: 12V до 15 м, 220V до 50 м в бухте. После резки сразу заглушку или коннектор. Иначе влага забьется. На объекте фасада резал 220V по 1 м — шлейф 20 м без проблем. Проверяй каждый отрезок отдельно перед сборкой.

Ошибки: нож тупой — рвет плату. Решение — новое лезвие. Если резать под углом — нарушишь цепь ленты. Держи ровно. Готовый отрезок протирай спиртом, он отлично очищает.

Кратность шага резки и разметка

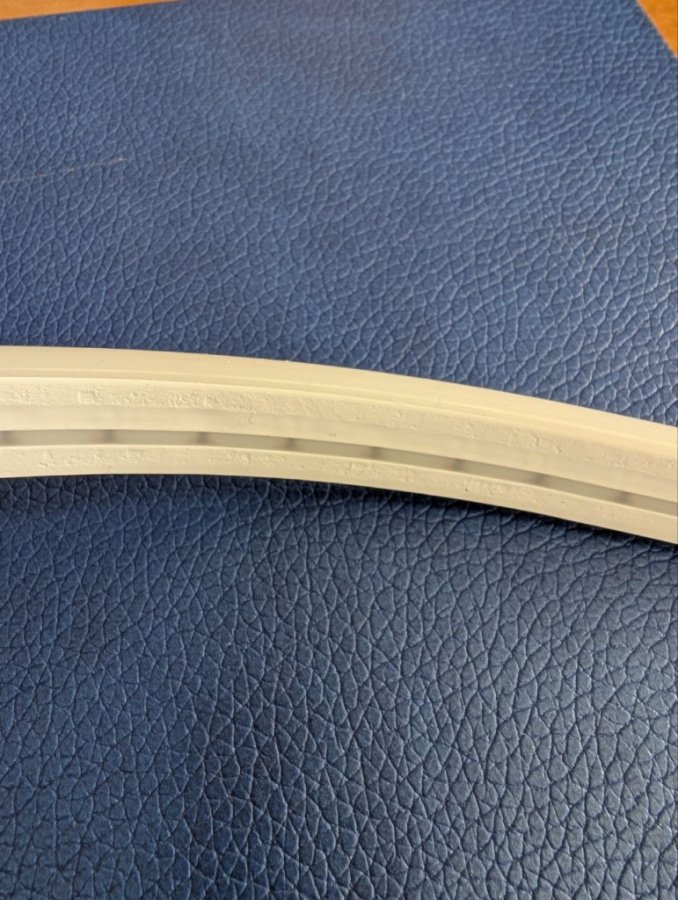

Метки на силиконе — твой ориентир. Для 12V типично 25-50 мм. 220V — 1000 мм. Отмеряй рулеткой от края до первой метки, потом кратно. Нарушил — отрезок не запаяешь, выкидывай. Последствия: цепь разомкнута, диоды до метки горят, после — нет.

Разметка: маркер по меткам. Режь над столом, мусор собери. Фото разметки: линия четкая, нож входит ровно. Косяк новичков — игнор инструкции. Читал паспорт, там шаг указан. На объекте один парень резал 220V через 50 см — полбухты в мусор.

Проверяй после резки: включи отрезок. Светит равномерно — ок. Тускло — перерезал цепь. Всегда запас блока питания - не менее 10% мощности.

Способы соединения отрезков неона

Коннекторы силовые — основной способ. Вставляешь в разрез, фиксируешь герметиком (прозрачным). Пайка для про: контакты точнее, но риск перегрева. 12V проще коннекторами, 220V — то же, но адаптер обязателен. Герметизация: силикон + термоусадка. Сравнение: коннекторы быстрее на 70%, пайка надежнее на жаре.

Соединяй последовательно в шлейф. Параллельно — только к одному БП. Для RGB 4 контакта: общий + и три минуса.

Методы: быстросъем без инструмента, паечные с фиксацией. Герметизация обязательна — влага убивает за месяц. Фото соединения: коннектор вставлен до упора, силикон налив.

Использование коннекторов

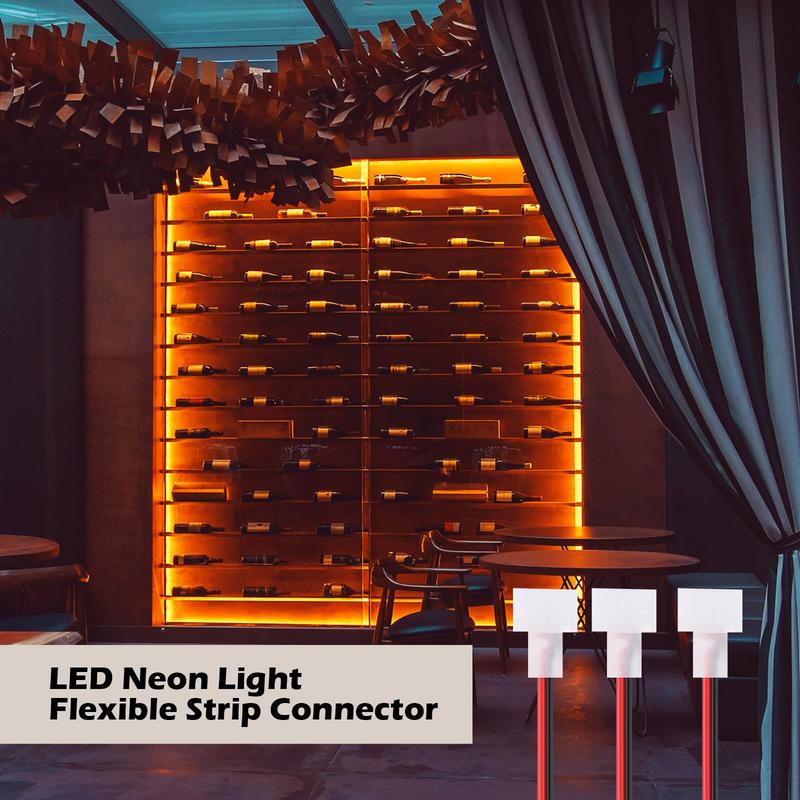

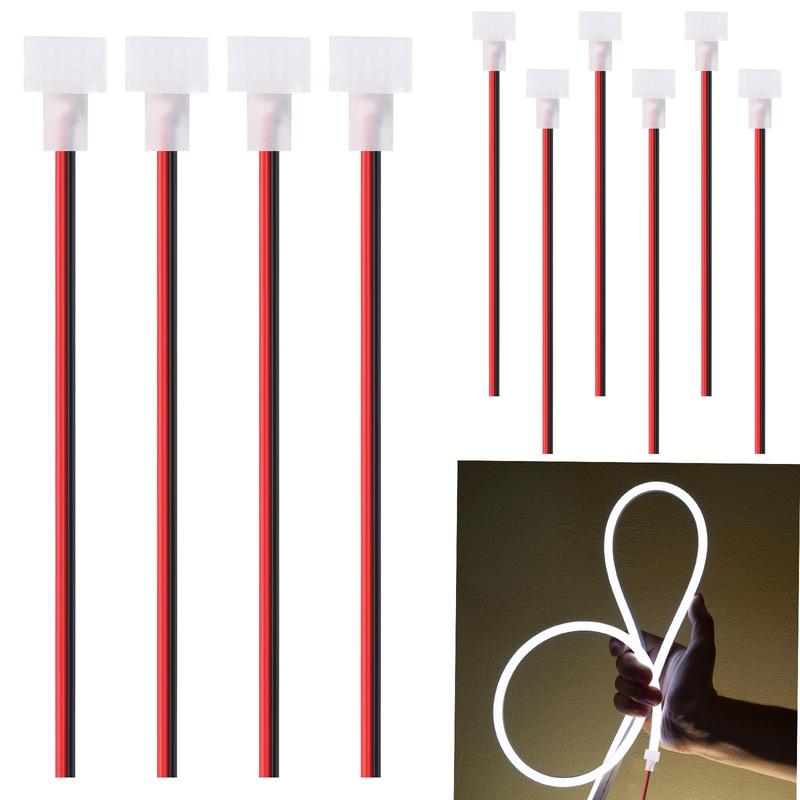

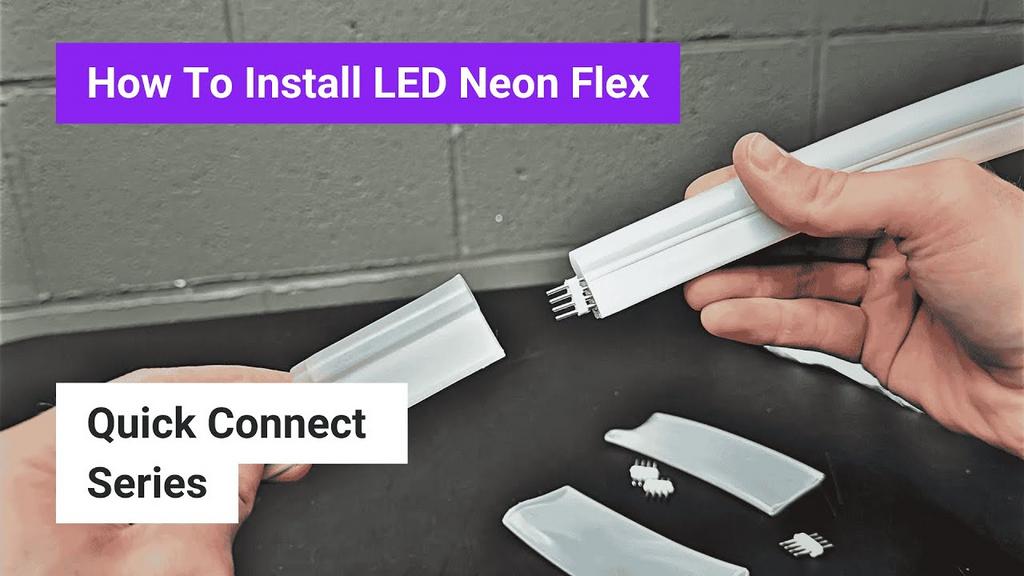

Виды: быстросъемные клипсы для 12V, 2-pin моно, 4-pin RGB. Пошагово: 1. Режь по метке. 2. Вставь пины коннектора в разрез до упора. 3. Зафиксируй защелкой. 4. Нанеси силикон в стык. 5. Надень термоусадку, прогрей термопистолетом.

Фото: пин входит в жилы, видны контакты диодов. Для 12V — силиконовые коннекторы гибкие. 220V — жесткие, с уплотнителем. Установка 2 мин на стык. Проверяй: включи, нет КЗ.

Ошибки: вставил криво — контакт пропадает. Тяни параллельно не более 10 м общим. На кухне соединил 4 отрезка 12V — светит ровно. Масштабируй аккуратно.

Преимущество: без пайки, демонтируй легко. Минус: на вибрации ослабеть может. Герметик решает.

Пайка контактов: техника и нюансы

Паяльник минимум 40 Вт, температура 300°C. Флюс гель жидкий, припой ПОС-40 низкоплавкий. Зачисти конец: срезай силикон 1 см, оголи плату. Нанеси флюс кисточкой. Залуди контакты. Соедини пины, припой быстро — 3-5 сек на точку.

Контроль: не перегрей оболочку, плавится при 250°C. Защита от окисления — сразу термоусадка. Сначала наружный контакт, потом центр. Фото пайки: блестящий шов, без трещин. Для 220V флюс обязательно — высокое напряжение искрит.

Нюансы: вентиляция. Перегрел — плата отошла, отрезок в мусор.

Герметизация: силикон внутрь, термоусадка снаружи, хомуты сверху. Держит 5 лет.

Финишная обработка и монтаж

Торцевые заглушки вклеивай силиконом. Протри конец, нанеси герметик, вставь заглушку, сожми. Крепи клипсами каждые 30 см либо в профиль. Подключи БП: плюс к плюсу, проверь полярность. Тестируй: включи на 10 мин, ищи перегрев.

Монтаж: профиль на клей или саморезы. Неон внутрь, зафиксируй. Проверяй равномерность свечения. На фасаде 100 м 220V — профиль спас от солнца, светит ярко, меньше деградация (несмотря на защиту от УФ).

Финиш: молдинг или силикон по шву. Работоспособность: мультиметр на падение напряжения, визуал на мерцание. Косяк: забыл заглушить — конденсат убивает.

Готово. Система живет 50 000 часов.

Выбор и подключение блоков питания

Расчет мощности: неон 12W/м? Бери БП на 12W x длина + 20%. 5 м по 12W = 72W, выбираем БП 100W 12V. Для 220V — адаптер на max длину бухты. Схема: для 12V — БП AC/DC, вход 220V, выход 12V. Параллельно отрезки к БП.

Подключение: обесточь, зачисти провода 5 мм, вставь в клеммы БП. Защита: встроенная от перегрузки, КЗ. Аналогия: драйвер для 12V, адаптер для 220V. Фото схемы: + к +, минус к минусу, параллель 3 отрезка.

Косяк: маломощный БП — писк, гашение. Ставь с запасом. На объекте 10 м 12V на 50W БП — начало горело. Переставил на 150W — норма.

Заземление для 220V. Тест: амперметр, ток не выше 80% номинала.

Монтаж в алюминиевый профиль

Профиль отводит тепло — неон греется до 45°C. Преимущества: защита IP65, равномерный свет, легко крепить. Вставь неон. Теплоотвод: алюминий рассеивает 10 Вт/м без проблем.

Финиш: Крепи саморезами к фасаду. Фото: неон в профиле, свет равный. На кухне ниша — профиль скрыл все швы.

Ошибки: без профиля на солнце — выцветает за год. С профилем — 5 лет цвет держит.

Практические примеры и типовые схемы

Одна лента 3 м 12V (10Вт/м): режь по метке, коннектор к БП 50W. Параллельно 3 отрезка по 4 м: каждый к своему выходу БП 200W. Последовательно — только короткие. Проблемы: мерцание — плохой контакт, чисти флюсом. Перегрев — вентиляция БП. Неравномерность — длина >5 м.

Решение мерцания: перепаяй, герметизируй. Перегрев: профиль + вентилятор. Яркость: параллельное питание. На объекте бар — 20 м RGB, 5 отрезков параллельно, светит идеал.

Типовые: декор — контур стола, 12V коннекторами. Фасад — 220V бухта целиком.

Схемы подключения для различных задач

Декор: 2 м 12V, коннектор к БП 12V 2A. Подсветка ниш: 4 отрезка по 1.5 м параллельно к БП 60W. Контурная: 50 м 220V, адаптер + 5 стыков. RGB: 4-pin коннекторы, контроллер DMX.

Фото схем: параллель — звезда от БП, последовательный шлейф. Проблема RGB: каналы перепутал — цвета не те. Проверяй мультиметром каждый канал.

Фасад с раздельными цветами: 3 линии RGB по 10 м, параллельно к контроллеру. Работает без глюков. Масштабируй: мощность суммируй.
