DMX512 для архитекторов и декораторов: базовая архитектура и адресация

DMX512 для декораторов: архитектура, адресация и управление светом без магии

DMX512 — это не «магия для концертников», а обычная цифровая шина, по которой вы гоняете числа от 0 до 255 до каждого светильника или пиксельной ленты. Один кабель, до 512 каналов управления в одной линии, пара контроллеров и декодеров — и интерьер начинает жить: стены дышат цветом, неон бежит волной, динамика под музыку или сценарий. Для декоратора это уже не приятный бонус, а базовый инструмент, если речь идёт не о лампочке над столом, а о нормальном коммерческом проекте.

Архитекторы и декораторы, которые DMX не понимают, вечно упираются в одно и то же: «а давайте просто подключим к выключателю» — и убивают идею на корню. С DMX вы можете разнести управление по зонам, сцены, расписание, интеграцию с шоу-контроллерами и медиа. Это уже не «красиво мигает», а управляемая система света.

DMX512 физически построен на RS‑485: дифференциальная пара, витая пара 120 Ом, до 32 устройств в одной линии без усилителей. Сигнал идёт от мастера (контроллер, пульт, медиа-сервер) к подчинённым устройствам: декодерам, драйверам, пиксельному неону, светильникам. Каждое устройство читает только свои каналы, остальные игнорирует. Это и даёт гибкость: вы сами решаете, что на каком адресе и какие эффекты.

Если вы проектируете декоративный свет и не умеете считать DMX-адреса и каналы — вы заведомо отдаёте управление электрикам и монтажникам, которые чаще всего «нажмут авто» и проклянут всё пиксельное. Задача — разобраться в базовой архитектуре, адресации и коммутации. Не обязательно программировать шоу, но понимать, как система устроена и чего от неё можно требовать.

Архитектура системы DMX512

Система на DMX всегда крутится вокруг нескольких вещей: мастер-контроллер, цепочка приёмников по линии (декодеры, драйверы, пиксельные контроллеры), иногда сплиттеры и интерфейсы типа Art-Net/sACN для работы по сети. Декоратору важен не сам «протокол», а связка: чем управляем, что именно управляем (RGB, RGBW, пиксельный неон), как это всё между собой разговаривает.

Базовая логика простая:

• Мастер-контроллер (пульт, софт через интерфейс, плейер-сценарник) — генерирует DMX-поток (от 0 до 512 каналов в универсе).
• DMX-линия — физическая шина RS‑485, топология «гирлянда»: выход мастера → вход первого устройства → выход первого → вход второго и так далее.
• Декодеры/драйверы/приборы — берут из потока свои каналы, переводят числа 0–255 в яркость/цвет/эффект.
• Пиксельный неон/лента — либо идёт через DMX-декодер (классический RGB), либо через специализированный пиксельный контроллер, который сам внутри считает адреса светодиодов по SPI-протоколу (WS2811, WS2815 и т.д.).

Мастер-контроллер отвечает за мозги: сцены, переходы, расписание, реакции на триггеры (кнопки, DMX-вход, аудио, шоу-контроллер). Декодеры и драйверы — чистые исполнители, никакой логики, просто читают свой участок кадра и крутят ток через светодиоды. Понимание этой иерархии помогает не пытаться «заложить логику» в дешёвый декодер за 800 рублей.

Типы контроллеров

Контроллеры бывают от совсем примитивных до сложных медиа-серверов, но для декоратора нужно понимать четыре класса.

Первое — простые настенные панельки. Это маленькие DMX-контроллеры с сенсорной или кнопочной панелью: 3–4 зоны, по 3–4 сцены на зону, иногда встроенный димер по каналам. Работают как «световой выключатель со сценариями»: нажал «вечер» — включился тёплый контур, подсветка ниш, приглушённый общий. По факту они гонят фиксированные наборы значений по нужным каналам. Для простых интерьеров и витрин этого достаточно.

Второе — компактные пульты. Это уже маленькие DMX-консоли на 192–512 каналов, с банками сцен, шаговыми программами, фейд-таймами. Для интерьеров встречается редко, но в ресторанах и клубах вполне живёт. Пульт сидит в зале, администратор щёлкает сцены, иногда крутит скорость и диму.

Третье — программные контроллеры (PC + интерфейс USB/Art-Net). Софт на компьютере (Sunlite, Freestyler, QLC+, Lightkey и т.п.) через интерфейс выдаёт DMX по XLR или по сети (Art-Net/sACN → DMX-гейтвей). Здесь уже можно делать нормальные сценарии, таймлайны, работу по календарю, синхронизацию с видео и музыкой. Для сложных фасадов и шоу-историй это стандарт.

Четвёртое — мастер-контроллеры/плееры автономные. Это коробка, в которой вы заранее записали шоу или сцены, а на объекте она просто работает по расписанию или от сухих контактов/RS232. Для декора это самый адекватный формат: настройку делает программист в офисе, на объекте — максимум четыре кнопки «сцена 1–4». Важно смотреть на количество DMX-универсов (512 каналов = 1 универс), поддержку пиксельных протоколов, входы/выходы триггеров.

Декодеры и конвертеры

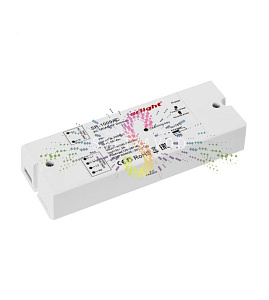

Декодер — это устройство, которое принимает DMX и на выходе даёт либо ШИМ 12/24 В на каналы, либо сигналы на драйверы, либо уже ток в светильники. Его задача — превратить 0–255 в, грубо говоря, процент мощности каналов. Классический пример — DMX-RGBW декодер на 4×5А: один блок на 4 канала DMX, каждая линия питания даёт до 5 А на цвет. Туда цепляем 12/24 В ленту или неон (не пиксельный), считаем мощность, раскладываем по каналам.

Конвертеры — другая история. Они переводят DMX в другие протоколы: SPI (для адресных пикселей типа WS2811/WS2815), аналог (0–10 В), DALI, PWM и т.д. Для пиксельного неона обычно используют DMX–SPI контроллер: один DMX-адрес (или группа адресов) управляет группой пикселей или всей лентой по заданному эффекту.

Частый сценарий на объектах — связка «мастер-контроллер → DMX → DMX–SPI пиксельный контроллер → пиксельный неон». Внешне для дизайнера это одна линия неона, а внутри там сотни индивидуальных пикселей, которыми ворочает пиксельный контроллер. DMX в этом случае рулит не каждым диодом, а пресетами, сегментами и скоростью эффектов.

Подключение к Arduino и подобным платам: сама Arduino DMX нативно не понимает, нужен либо RS‑485-трансивер (MAX485 и аналоги) + библиотека DMX, либо готовый DMX–UART интерфейс. Дальше логика такая: Arduino читает нужные каналы DMX и уже на своей стороне генерирует SPI-сигнал для пикселей. Это хорошо для кастомных инсталляций, но плохо для обслуживаемости: клиент останется с «самопалом», который никто, кроме разработчика, не починит.

Принципы адресации устройств

DMX-адрес — это стартовый номер канала от 1 до 512, с которого устройство начинает «слушать» поток. Контроллер каждый кадр (примерно 40–50 раз в секунду) отправляет 512 байт, по одному байту на канал. Устройство получает весь пакет, но выкидывает всё, что до его адреса и после диапазона, который оно занимает. Например, если декодер использует 4 канала и стартовый адрес 17, он забирает каналы 17, 18, 19, 20 — остальные игнорирует.

Принцип один: у каждого «логического» устройства в сети должен быть либо уникальный адрес (чтобы оно жило отдельно), либо одинаковый (если нужно, чтобы несколько светильников работали абсолютно синхронно). Нельзя тупо всем поставить адрес 1 и надеяться «потом разберёмся». Потом вы получите стену, где всё дышит одним цветом, без возможности разделить по зонам.

Под тип ленты и оборудования всегда считаем каналы, а не устройства. Для простой RGB-ленты через DMX-декодер — 3 канала на контур. Для RGBW — 4. Для пиксельной системы — вообще по-другому, там видно по документации контроллера, сколько каналов он отъедает под сцену и эффекты.

Адресация пиксельного неона

Пиксельный неон не сидит на чистом DMX напрямую, между ним и DMX всегда есть пиксельный контроллер. Варианта два.

Вариант первый — «виртуальный DMX»: каждый пиксель реально живёт на своём DMX-канале (или трёх, если RGB), а контроллер только конвертирует DMX → SPI. Это редкая история для декора, потому что каналы улетают мгновенно. 1 пиксель RGB = 3 канала. Лента на 150 пикселей уже 450 каналов. Лента на 300 пикселей — всё, один DMX-универс забит.

Вариант второй — нормальный для коммерческого дизайна: DMX управляет не каждым пикселем, а «программой» пиксельного контроллера. Например, один контроллер берёт 20 каналов: первый канал — режим (статичное, бегущий огонь, волна), второй — скорость, третий — яркость, следующие три — цвет 1, ещё три — цвет 2 и т.д. Сам неон внутри может иметь 600–1200 пикселей, но с DMX вы видите только набор параметров эффекта.

Поэтому «смещение адресов» для длинных пиксельных лент обычно касается не пикселей, а именно блоков контроллеров. Пример: у вас 3 зоны неона по фасаду, каждая с отдельным пиксельным контроллером. Первый контроллер занимает 16 каналов, вы ставите ему адрес 1 → он берёт 1–16. Второй ставите на 17 → он берёт 17–32. Третий — на 33 → 33–48. Если вы ошиблись и поставили второму адрес 16, получится перекрытие каналов 16–31, часть параметров начнёт конфликтовать.

Каналы управления и пиксельные протоколы

Каждый DMX-канал — это 1 байт данных, то есть целое число от 0 до 255. Контроллер гонит эти 512 байт по кругу 40–50 раз в секунду. Это и есть 8-битное управление: 0 — минимум, 255 — максимум, шаг яркости/цвета — 1/255. Для декоративного света этого достаточно: ступеньки переходов глаз не видит.

Частота обновления (refresh) обусловлена стандартом и количеством каналов: чем больше каналов используется, тем дольше формируется кадр. Но даже при полной загрузке 512 каналов кадр повторяется примерно 44 раза в секунду — для глаза это уже «плавно». Поэтому когда видите «прыгающий» свет — проблема обычно в дешёвых декодерах, кривой ШИМ или наводках, а не в DMX.

Для стандартной RGB-ленты через декодер схема обычно такая: канал 1 — красный, 2 — зелёный, 3 — синий. Для RGBW — 4-й канал белый. Один декодер может использовать 3/4/6/8/16 каналов в зависимости от количества выходов. На настенных контроллерах часто жёстко зашито: первые 3 канала — зона 1, следующие 3 — зона 2 и т.д. Поэтому заранее подгоняйте схему адресации под психику того, кто будет потом это править.

Адресные пиксели работают по своим протоколам: WS2811, WS2812, WS2815, SK6812 и т.п. Это уже не DMX, а однопроводная SPI-шина, где каждый пиксель получает свой кусок данных последовательно. DMX-контроллер в этой схеме выступает мостом: он принимает DMX-кадр, пересчитывает его в SPI-посылку и гонит её на ленту. Хорошие пиксельные контроллеры умеют работать и как DMX-приёмники, и как автономные плейеры с записанными эффектами — это удобно, когда на объекте нет постоянного управления с пульта.
