В современной электроэнергетике понятие мощности — одно из ключевых, поскольку именно мощность определяет способность электрических систем выполнять работу, обеспечивать производственные процессы, освещать здания и поддерживать бесперебойную работу техники. Без понимания особенностей распределения и расчёта мощности невозможно эффективно проектировать электросети, эксплуатировать оборудование или оптимизировать энергопотребление. Актуальность темы обусловлена тем, что неправильное управление мощностью может привести к избыточным потерям энергии, перегрузкам, штрафам за неэффективное использование электричества и даже авариям. Разделение мощности на активную и реактивную — основа для грамотной работы с сетями переменного тока, как в быту, так и на крупных предприятиях.
Мощность в электротехнике — это физическая величина, характеризующая скорость передачи или преобразования энергии в электрической цепи. В системах переменного тока она не всегда однозначна, так как в цепи может присутствовать не только полезная работа, но и процессы накопления и возврата энергии, связанные с индуктивными и ёмкостными элементами.
Мощность делится на несколько видов:
Эти параметры тесно связаны между собой и определяют эффективность работы электрических систем и оборудования.
Активная мощность (P) — это та часть электрической мощности, которая непосредственно преобразуется в полезную работу: тепло, свет, вращение двигателя и т.д. Она измеряется в ваттах (Вт) и отражает, сколько энергии реально потребляется устройством для выполнения функциональных задач.
где U — среднеквадратичное значение напряжения, I — среднеквадратичное значение тока, cosφ — косинус угла сдвига фаз между током и напряжением.
Примеры использования активной мощности включают:
Активная мощность отображается в счёте за электроэнергию как "нормальное" потребление, на основании которого рассчитываются основные затраты.
Реактивная мощность (Q) — это мощность, связанная с процессами накопления и возврата энергии в индуктивных и ёмкостных элементах цепи, например, катушках, трансформаторах, конденсаторах. Она измеряется в ВАр (вольт-ампер реактивный). Физический смысл реактивной мощности заключается в том, что энергия в цепи переменного тока не расходуется на полезную работу, а переходит от источника к элементу и обратно в течение каждого периода.
Реактивная мощность возникает, когда между током и напряжением появляется фазовый сдвиг (φ), что характерно для индуктивных (L) и ёмкостных (C) нагрузок. Классические примеры — трансформаторы, электродвигатели, конденсаторы в осветительных сетях, катушки в электромагнитных приводах. Реактивная мощность, проходя по кабелям, не может быть использована устройствами, но она увеличивает потери энергии при передаче и может снижать доступную активную мощность для оборудования.
Важно! Низкий коэффициент мощности (cosφ) может привести к значительным потерям энергии, перегрузке оборудования и дополнительным штрафам от сетевых компаний. Подробнее об опасностях низкого cosφ читайте в нашей статье "Опасности низкого cos φ".
Полная мощность (S) — это мощность, поступающая в электрическую цепь, и равна произведению действующих (среднеквадратичных) значений напряжения и тока:

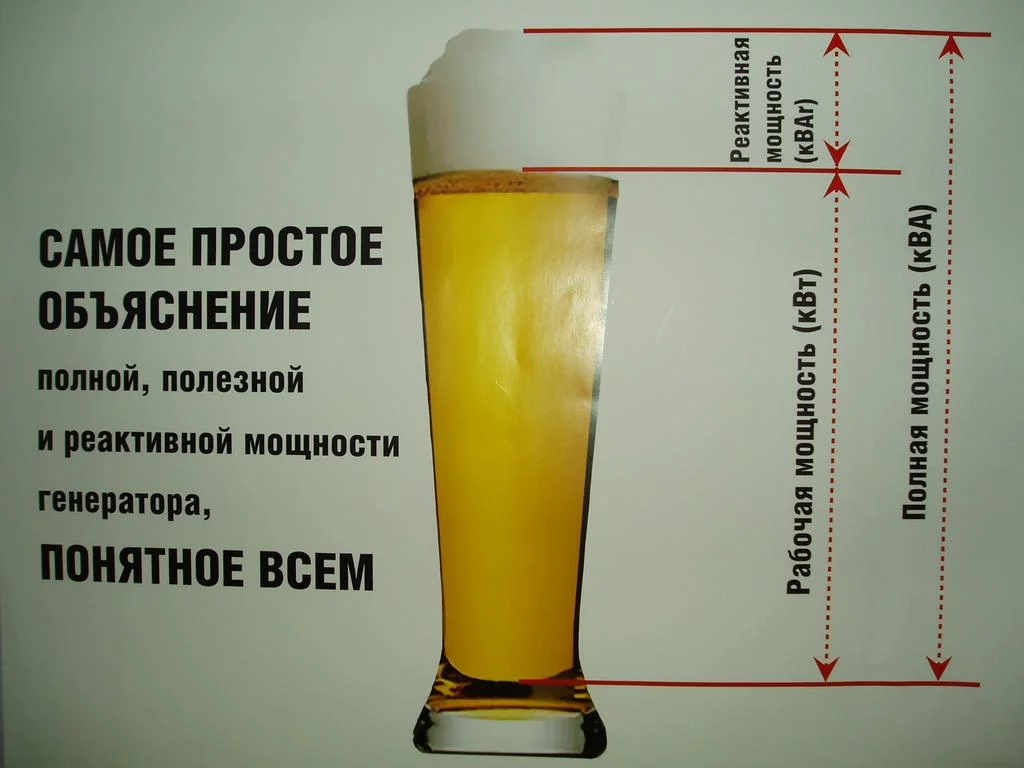

Единица измерения — ВА (вольт-ампер). Полная мощность представляет собой "вектор" в комплексной плоскости, образующийся за счёт совместного действия активной и реактивной составляющих. Вектор мощности можно представить графически: активная мощность — это горизонтальная составляющая, реактивная — вертикальная, а полная — гипотенуза треугольника. Связь между ними выражается формулой:
В реальных электрических сетях, где нагрузки включают как активные, так и реактивные элементы, полная мощность всегда больше или равна активной мощности. Полная мощность критична для выбора сечения кабелей, трансформаторов и генераторов, поскольку от неё зависит максимально допустимая нагрузка оборудования.
В практике используются различные методы расчёта мощности, основывающиеся на характеристиках электрической цепи, типе нагрузки и параметрах оборудования. Корректный расчёт мощности позволяет подобрать оптимальное оборудование, избежать перегрузок и снизить потери.
Для активной мощности основная формула:
где cosφ — коэффициент мощности, отражающий фазовый сдвиг между током и напряжением. В чисто активных цепях (cosφ = 1) вся поступающая мощность преобразуется в полезную работу. В бытовых условиях (220 В), например, для лампы накаливания или электрочайника, расчёт можно вести по указанной формуле. Для мощных промышленных агрегатов, работающих в трёхфазной сети (380 В), формула корректируется умножением на √3:
Пример: если напряжение 220 В, ток 5 А, cosφ = 0,9, то
P = 220 × 5 × 0,9 = 990 Вт
Знание активной мощности важно для оценки энергопотребления, подбора автоматики и расчёта тарифов.
Для реактивной мощности применяется формула:
или, используя соотношение между мощностями:
Здесь sinφ — синус угла сдвига фаз. Пример: если напряжение 220 В, ток 5 А, sinφ = 0,44 (соответствует cosφ = 0,9), то
Q = 220 × 5 × 0,44 = 484 ВАр
Расчёт реактивной мощности необходим для подбора компенсирующих устройств (конденсаторов, батарей), а также для определения потерь в кабелях и трансформаторах. Чем выше реактивная мощность — тем выше потери и ниже эффективность передачи энергии.
Коэффициент мощности (cosφ) — это величина, характеризующая, какая доля полной мощности преобразуется в активную. Он определяется как отношение активной мощности к полной:
Коэффициент мощности показывает эффективность использования электроэнергии: чем ближе он к единице, тем меньше потерь на реактивную составляющую. В бытовых сетях обычно составляет 0,8–1, в промышленных — может быть ниже из-за большого количества электродвигателей и трансформаторов. Повышение коэффициента мощности — важная задача для снижения потерь и оптимизации работы электросетей.
Точность измерения мощности — основа для контроля качества электроснабжения, диагностики неисправностей и оптимизации работы оборудования. В зависимости от задач и масштабов применяются разные инструменты — от традиционных аналоговых приборов до современных цифровых решений.
К классическим приборам для измерения мощности относятся:
Эти устройства применяются в лабораториях, на предприятиях, в бытовых условиях для контроля правильности подключения и работы электроприборов. Для точных измерений реактивной мощности используются фазовые вольтметры, а для полной — ваттметры, способные учитывать фазовый сдвиг.

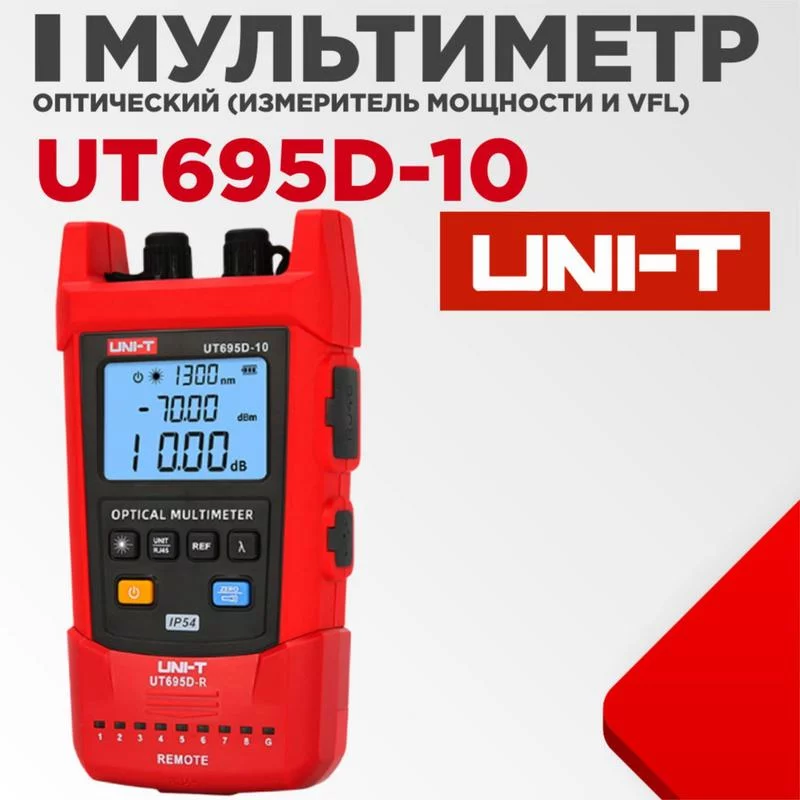

С развитием цифровых технологий появились более продвинутые инструменты:
Цифровые решения повышают точность измерений, облегчают анализ данных и позволяют своевременно реагировать на перегрузки и отклонения, что особенно важно для крупных объектов и промышленных предприятий.
Осознанное управление активной и реактивной мощностью — залог экономичного и безопасного использования электричества как в быту, так и на производстве. Понимание принципов позволяет избежать штрафов, снизить потери и увеличить срок службы оборудования.
Знание различий между активной и реактивной мощностью помогает:
В быту реактивная мощность обычно невелика, но с ростом числа кондиционеров, насосов и другой индуктивной техники её влияние становится заметным.
Для специалистов в области электроэнергетики грамотное управление мощностью критично:
Практическое использование этих знаний — залог безопасности, эффективности и экономичности энергосистем.
Понимание и грамотное применение понятий активной и реактивной мощности — основа успешной работы с электрическими системами любого уровня сложности. Активная мощность — это реальная энергия, которую используют приборы и механизмы, реактивная — фактор, определяющий потери, перегрузки и дополнительные расходы. Полная мощность — суммарная нагрузка, определяющая возможности сети и оборудования. Современные методы расчёта и цифровые технологии позволяют контролировать и оптимизировать эти параметры, обеспечивая надёжную и эффективную работу электросетей. Для потребителей это — путь к экономии и безопасности, для инженеров — возможность строить и обслуживать сложные системы, минимизируя потери и риски.
Хотите углубить знания о работе с электрическими сетями? Изучите наши материалы по выбору кабелей и оптимизации энергопотребления для создания эффективных и безопасных электрических систем.
