Коннектор прокалывающий, 3 pin, для подключения CCT LED ленты 8мм, тип COB, IP20, длина прово

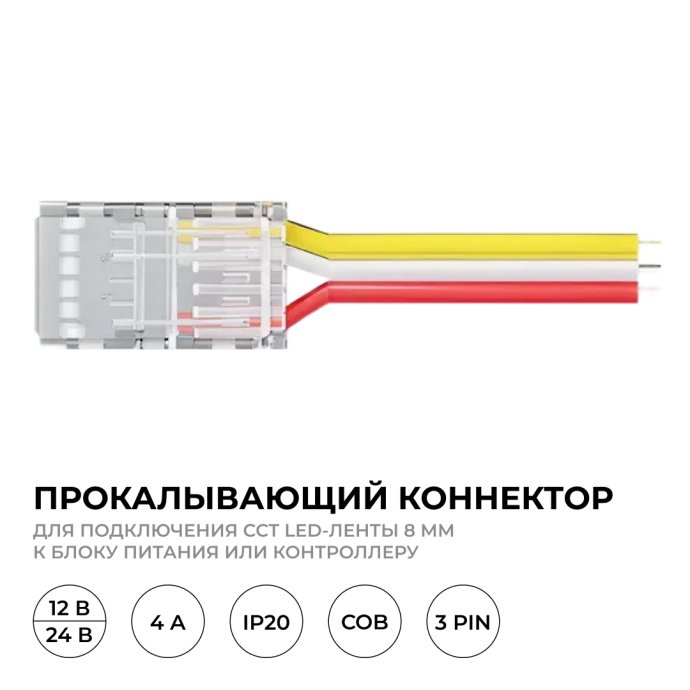

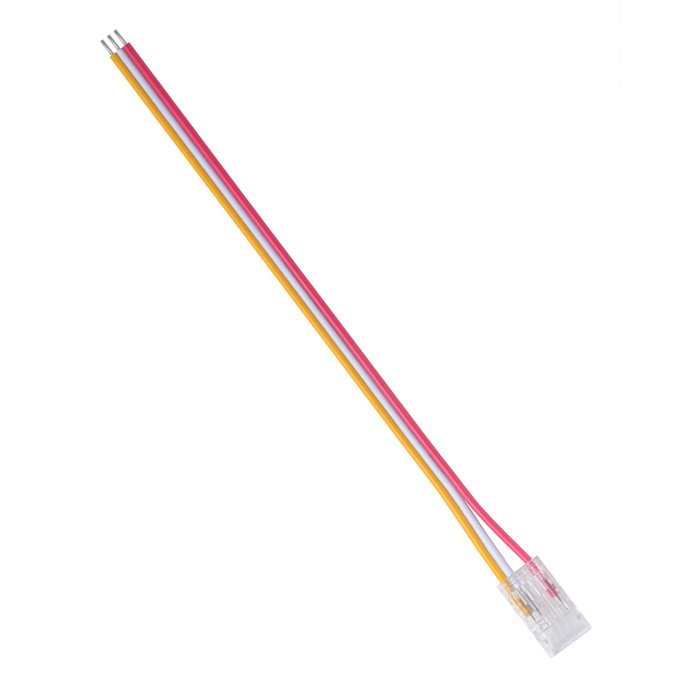

Детальное фото прокалывающего коннектора 3 pin с прозрачным корпусом, проводом 150 мм, для CCT LED ленты 8 мм COB IP20

Артикул: SAP-2326

Производитель: Apeyron Electrics

Коннектор прокалывающий, 3 pin, для подключения CCT LED ленты 8мм, тип COB, IP20, длина прово

Name: Коннектор прокалывающий, 3 pin, для подключения CCT LED ленты 8мм, тип COB, IP20, длина прово
Brand: Светзавод
SKU: SAP-2326
Price: 136 RUB
Availability: InStock

B2C

B2B

B2G

44-223 ФЗ

Помощь AI

136 ₽

В наличии

на сумму 136 ₽

Условия доставки:подробнее

Ориентировочное время:3 рабочих дня

Самовывоз:бесплатно

Доставка до ТК Деловые Линии:бесплатно

Доставка до СДЭК:бесплатно

Доставка курьером по Москве (платная):1 200 руб.

Доставка по МО:1 200 руб.

Решение для монтажа без пайки

При организации декоративного или функционального освещения с использованием светодиодной ленты CCT часто возникает задача быстрого и надежного соединения без применения паяльника. Для двухцветной ленты с шириной подложки 8 мм и типом чипов COB критически важно сохранить непрерывность свечения и избежать темных пятен в местах стыковки. Прокалывающий коннектор на 3 pin становится тем самым инструментом, который позволяет выполнить подключение к блоку питания или контроллеру за считанные секунды, обеспечивая стабильный контакт с токопроводящими дорожками. Это особенно актуально, когда работы ведутся в ограниченном пространстве или требуется оперативная замена участка ленты. Если вы ищете альтернативу для стандартных узких плат, обратите внимание на похожие решения, например, Коннектор для подключения ленты 8мм (3528,2835,3014), провод 150мм.

Конструкция и надежность

Прокалывающий механизм

В основе коннектора лежит технология IDC (прокалывание изоляции). Острые металлические зубцы при защелкивании корпуса проникают сквозь защитный слой и входят в медные проводники ленты, формируя газонепроницаемое соединение. Это исключает окисление и гарантирует низкое переходное сопротивление при эксплуатации в диапазоне 12 и 24 вольт.

Корпус и материалы

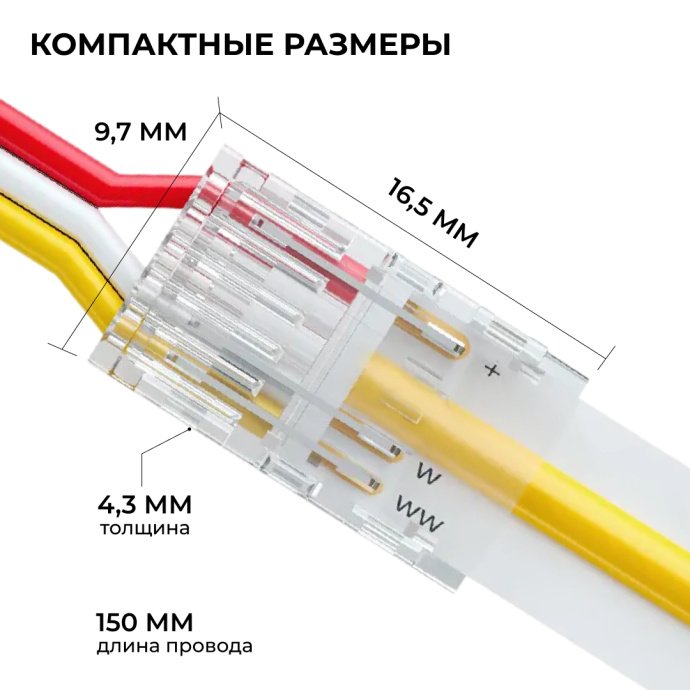

Прозрачный корпус из поликарбоната обладает высокой диэлектрической прочностью и стойкостью к ультрафиолету. Благодаря компактным габаритам (сопоставимым с 16,5х9,7х4,3 мм) коннектор свободно размещается в алюминиевых профилях и не перегревает близлежащие светодиоды, что продлевает общий срок службы системы освещения.

Электрические параметры

Коннектор оснащен тремя контактами для полноценной работы с лентой CCT, обеспечивая раздельную коммутацию теплого и холодного белого свечения. Длина штатного провода составляет 150 мм, что дает достаточный запас для удобного вывода к клеммам управления. Степень пылевлагозащиты IP20 предполагает использование внутри помещений или в герметичных коробах.

Где и как использовать

Универсальность коннектора позволяет закрыть большинство задач по коммутации лент COB в интерьере. Он эффективен как при первичном монтаже, так и при сервисном обслуживании.

Подключение к источнику питания: Провод длиной 150 мм удобно фиксируется в клеммниках блоков питания или диммируемых контроллеров для светодиодных лент ССТ. Моментальная фиксация исключает перегрев контактов.

Соединение отрезков: Используется для сращивания участков COB ленты без потери яркости. Прозрачный корпус не дает тени в месте стыка, что важно для непрерывных световых линий.

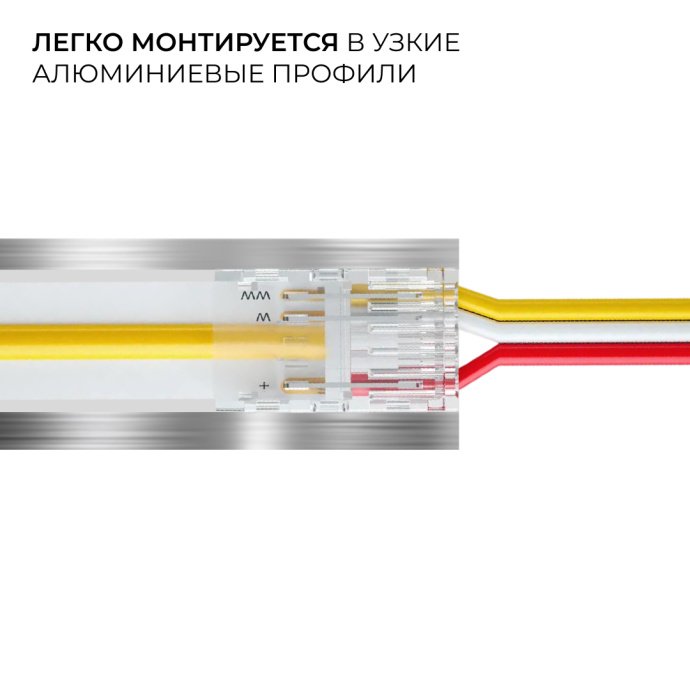

Монтаж в стесненных условиях: Миниатюрная конструкция помещается в алюминиевый профиль с внутренним сечением от минимальных значений. Это идеальный выбор для ниш, мебельной подсветки и узких карнизов.

Ремонт и реставрация: Когда нарушена целостность дорожек из-за перегиба или требуется замена блока, не нужно демонтировать всю линию — достаточно использовать прокалывающее соединение для восстановления работоспособности.

Почему это выгодно

Экономия: Отказ от пайки сокращает время монтажа в несколько раз и исключает затраты на расходные материалы (припой, флюс, термоусадку). Вам не нужен опыт радиоэлектронщика — соединение выполняется простым зажимом.

Надежность: Прокалывающий контакт создает усилие, достаточное для проникновения в медь, но при этом не нарушает целостность подложки. Коннектор устойчив к вибрациям и локальному нагреву при пиковых нагрузках.

Важно: При выборе всегда проверяйте соответствие ширины ленты (строго 8 мм) и типа свечения (CCT). Для COB диодов данный коннектор адаптирован так, чтобы его высота не превышала светоизлучающую зону, сохраняя равномерность засветки без эффекта «слепого пятна».

Полезно знать

Совет эксперта: Для безопасного и надежного соединения светодиодных лент используйте специальные соединительные коннекторы (иглы), которые обеспечивают электрический контакт без пайки. При подключении важно аккуратно вставить коннектор в токопроводящие жилы на срезе ленты и убедиться в герметичности соединения. Для CCT лент с температурной регулировкой необходим коннектор с соответствующим количеством контактов (3 pin). (Источник: Как правильно подключить и монтировать гибкий неон?)

Читать полную статью

Отзывы покупателей

Пока нет отзывов.

Технические характеристики

Наличие товара:	В наличии
Рейтинг:	5
Бренд:	Apeyron Electrics
Производитель:	Apeyron Electrics
Артикул:	SAP-2326
Базовая единица:	шт
Степень пылевлагозащиты:	IP20
