Инструкция по подключению круглого и плоского дюралайта

Содержание

Ключевые правила безопасности и подготовки

Правильный монтаж дюралайта — залог его долгой и безопасной работы. Перед началом установки внимательно ознакомьтесь с ключевыми правилами, которые помогут избежать ошибок и повторных работ.

Критические правила безопасности:

  • Не включайте в сеть смотанный в катушку дюралайт! Длительное включение в бухте приводит к перегреву и необратимому повреждению светодиодов.
  • Монтаж производится только в выключенном состоянии. Подключайте дюралайт к сети только после полной сборки и установки.
  • Не устанавливайте дюралайт во взрывоопасных местах, помещениях с высокой влажностью без должной герметизации и вблизи легковоспламеняющихся материалов.
  • Устанавливайте подсветку в местах, недоступных для детей.

Советы для качественного монтажа:

  • Проверка перед установкой. Перед началом монтажных работ размотайте всю бухту и подключите ее к сети для проверки. Это позволит выявить возможные дефекты транспортировки и избежать расходов на демонтаж.
  • Резка строго по меткам. Дюралайт можно резать только в специально обозначенных местах (обычно значок "ножницы"). Резка в любом другом месте приведет к порче отрезанного сегмента.
  • Соблюдайте полярность. Светодиоды имеют анод и катод. Если отрезок не светится, просто переверните коннектор на 180 градусов.
  • Соблюдайте максимальную длину. Не подключайте последовательно отрезки общей длиной более 100 метров — это приведет к перегрузке токопроводящих жил и выходу из строя.

Пошаговое подключение круглого дюралайта (2-жильного)

Для подключения стандартного круглого светодиодного дюралайта понадобится специальный комплект подключения.

  1. Подготовьте компоненты. Возьмите силовой шнур с вилкой и соединительный коннектор (иглу).

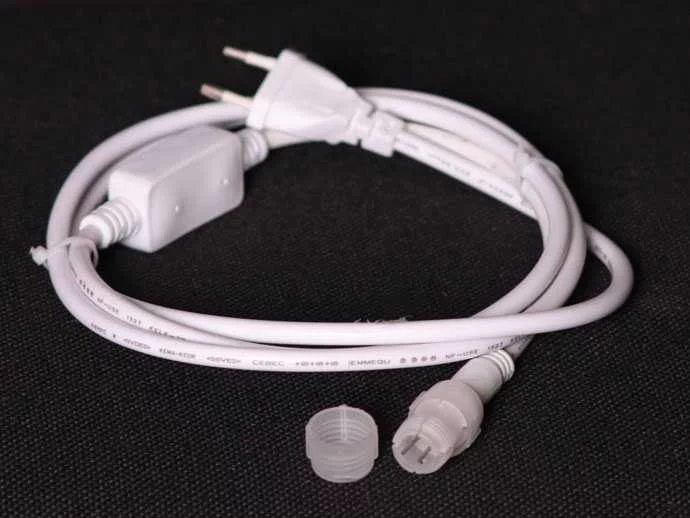

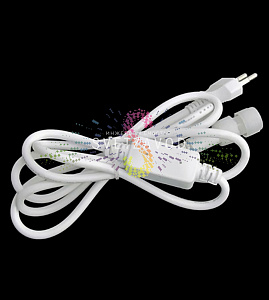

  2. Комплект подключения для круглого дюралайта
  3. Соедините коннектор со шнуром. Вставьте острые контакты коннектора в токопроводящие жилы на срезе дюралайта. Убедитесь, что контакты вошли до упора и плотно зафиксированы.

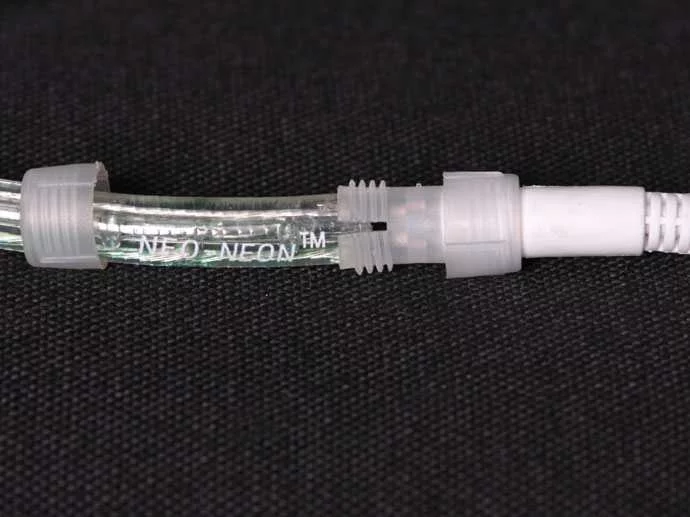

  4. Соединение коннектора с дюралайтом
  5. Закрепите и загерметизируйте соединение. Плотно затяните муфту. Для уличного использования обязательно заполните соединение водонепроницаемым герметиком и установите термоусадочную трубку с клеевым слоем (например, ТТК 24/8).

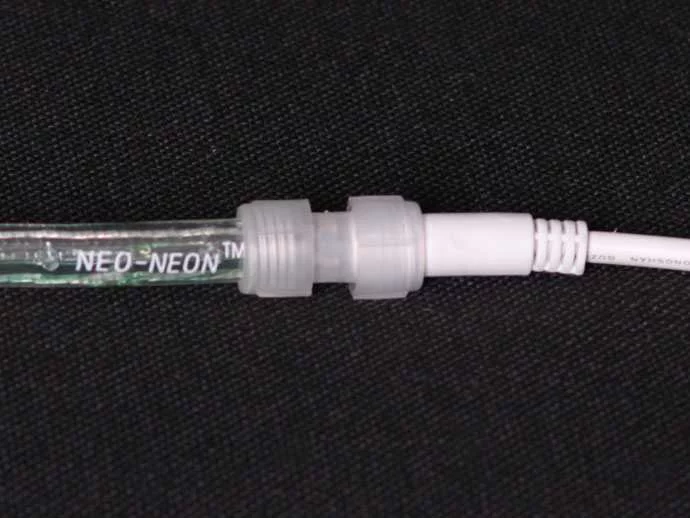

  6. Герметизация соединения дюралайта
  7. Проверьте работу. Включите вилку в сеть. Если дюралайт не загорелся, отключите от сети и переверните коннектор на 180°.

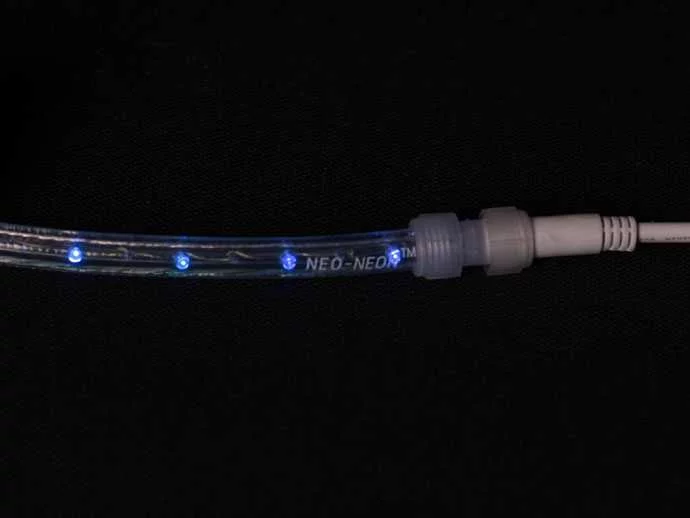

  8. Проверка работы дюралайта

Типичные ошибки при подключении:

  • Неполное вхождение контактов. Игла коннектора должна полностью войти в токопроводящие жилы. Неплотное соединение вызовет искрение и перегрев.
  • Недостаточная герметизация для улицы. Влага в месте соединения быстро выведет из строя контакты. Используйте специальный герметик и термоусадку.
  • Установка заглушки без герметизации. На втором конце дюралайта обязательно установите заглушку и тоже загерметизируйте её.

Пошаговое подключение плоского дюралайта (3-жильного)

Трехжильный (чейзинг) плоский дюралайт подключается с помощью специального комплекта подключения с контроллером.

  1. Подготовьте компоненты. Вам понадобится силовой шнур со встроенным контроллером и специальная вилка.

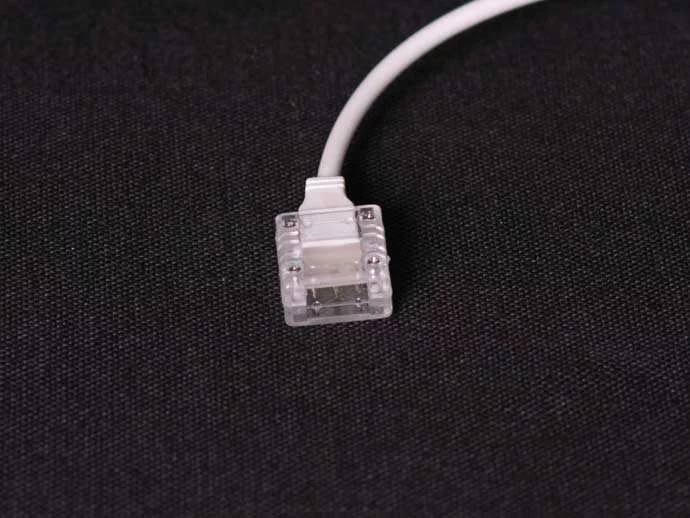

  2. Комплект подключения для 3-жильного дюралайта
  3. Разберите вилку. Открутите 4 винта и снимите крышку.

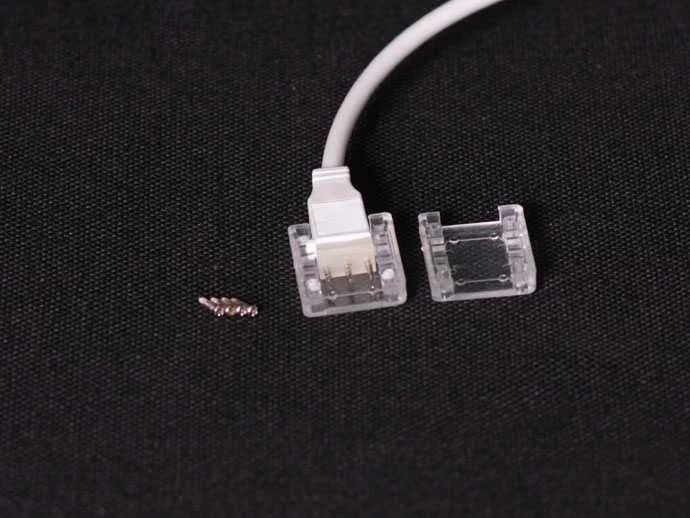

  4. Разборка вилки
  5. Соедините вилку со шнуром. Вставьте три контактные жилы вилки в отверстия на срезе дюралайта. Контакты должны войти плотно и до упора.

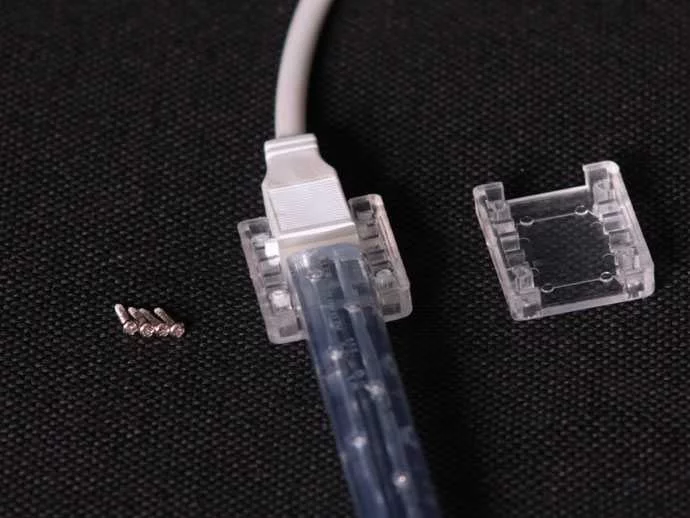

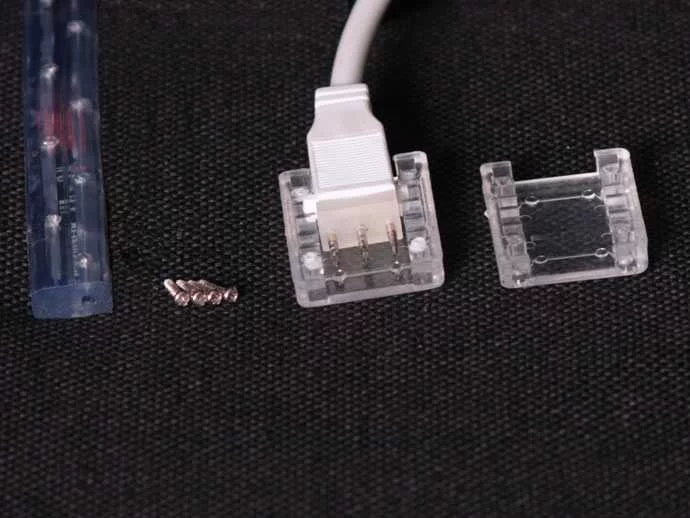

  6. Подготовка конца дюралайтаСоединение вилки с дюралайтом
  7. Проверьте и соберите. Подключите к сети для проверки полярности. Если не светится, переверните вилку на 180°. После успешной проверки соберите корпус вилки и закрутите винты.

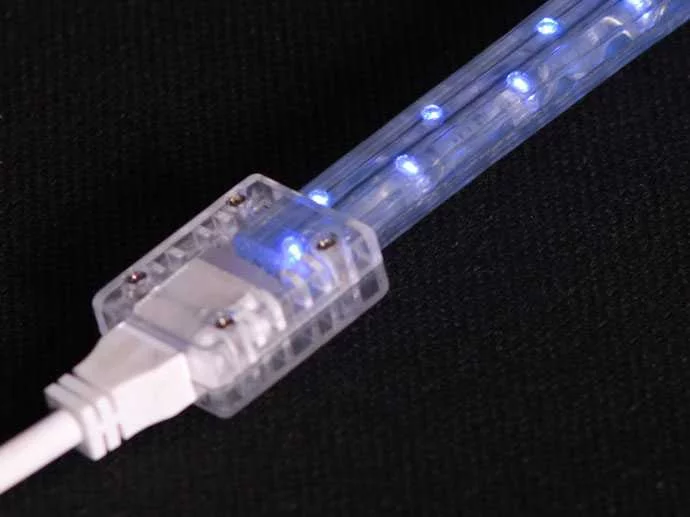

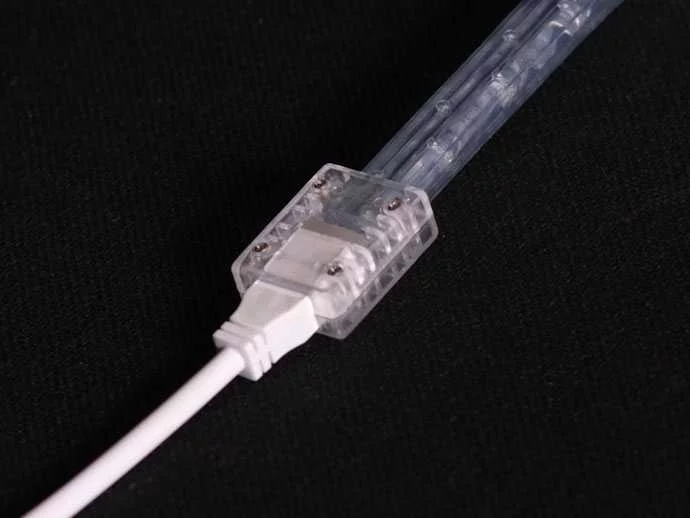

  8. Проверка работы 3-жильного дюралайтаСборка вилки

Важные нюансы и решение проблем

Решение распространенных проблем
ПроблемаРешение
Дюралайт не горит после подключенияОтключите питание, вытащите коннектор, поверните его на 180° и вставьте снова. Это изменит полярность на правильную.
Нужно использовать дюралайт на улицеВсе соединения (вилка, заглушка, коннекторы между отрезками) должны быть тщательно загерметизированы водонепроницаемым клеем-герметиком и защищены термоусадочной трубкой.
Обнаружено повреждение оболочкиНеобходимо вырезать поврежденный сегмент (по меткам!) или тщательно заизолировать место повреждения специальным клеем.
Светит только часть дюралайтаПроверьте качество соединений между отрезками. Возможно, контакты не до конца вошли в жилы или повреждена одна из жил.
Дюралайт мигает или тускло светитПроверьте напряжение в сети и качество контактов. Слабый свет может быть признаком превышения максимальной длины подключения.

Практические советы по эксплуатации:

  • Хранение. Храните дюралайт в сухом помещении при температуре от -20°C до +60°C. После демонтажа осмотрите на предмет повреждений.
  • Очистка. Отключите от сети и протрите влажной тканью. Не используйте абразивные материалы и агрессивные химические вещества.
  • Ремонт. При выходе из строя участка — вырежьте его по меткам и соедините исправные части специальным коннектором.
  • Сезонное использование. Если дюралайт используется только в определенный сезон, перед хранением проверьте герметичность всех соединений и просушите.

Частые вопросы

Какую максимальную длину дюралайта можно подключить последовательно?

Максимальная рекомендуемая длина для последовательного подключения — 100 метров. При большей длине возрастает нагрузка на токопроводящие жилы, что приводит к перегреву, потере яркости и выходу из строя. Если нужна большая протяженность, используйте параллельное подключение через дополнительные блоки питания.

Можно ли резать дюралайт в любом месте?

Нет, резать дюралайт можно только в специально обозначенных местах — обычно они отмечены пунктирной линией и значком ножниц. Резка в произвольном месте повредит электрическую цепь, и отрезанный участок работать не будет. Кратность реза обычно составляет 1–2 метра в зависимости от модели.

Нужно ли герметизировать соединения для использования в помещении?

Для помещений с нормальной влажностью достаточно плотно затянуть муфту коннектора. Герметизация термоусадкой и клеем обязательна только для уличного монтажа и влажных помещений. Однако для надежности и долговечности соединения рекомендуется герметизировать и в помещении.

Как соединить два отрезка дюралайта между собой?

Для соединения используйте специальный коннектор-переходник (прямой или угловой). Вставьте контакты коннектора в торцы обоих отрезков, убедившись в правильной полярности. Для уличного монтажа место соединения загерметизируйте. Убедитесь, что оба отрезка имеют одинаковые характеристики.

Почему дюралайт греется при работе?

Небольшой нагрев при работе — нормальное явление. Однако сильный перегрев говорит о проблемах: превышена максимальная длина подключения, плохой контакт в соединениях, дюралайт работает в смотанном виде или установлен без вентиляции. Отключите дюралайт и устраните причину перегрева.

Чем круглый дюралайт отличается от плоского, кроме формы?

Круглый (2-жильный) дюралайт обеспечивает постоянное свечение и проще в подключении. Плоский (3-жильный) чейзинг-дюралайт имеет три канала управления и позволяет создавать динамические световые эффекты с помощью контроллера. Выбор зависит от задачи: для статичной подсветки подойдет круглый, для декоративных анимаций — плоский.

Эта инструкция поможет вам успешно установить дюралайт и наслаждаться его яркой подсветкой. Для более детальной информации вы всегда можете скачать полную инструкцию в формате PDF.


Товары из статьи: Инструкция по подключению круглого и плоского дюралайта

Белт лайт 5W, 220/24В, шаг 15см, E27, черный, чейзинг, 50м, влагозащищенный
5WШаг 15смЧейзинг
569.96 ₽/мSBL-204

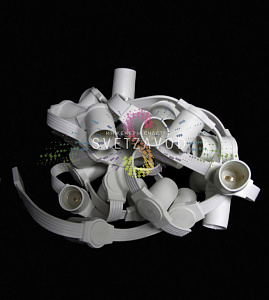

Белт лайт 5W, 220/24В, шаг 15см, E27, белый, чейзинг, 50м, влагозащищенный
