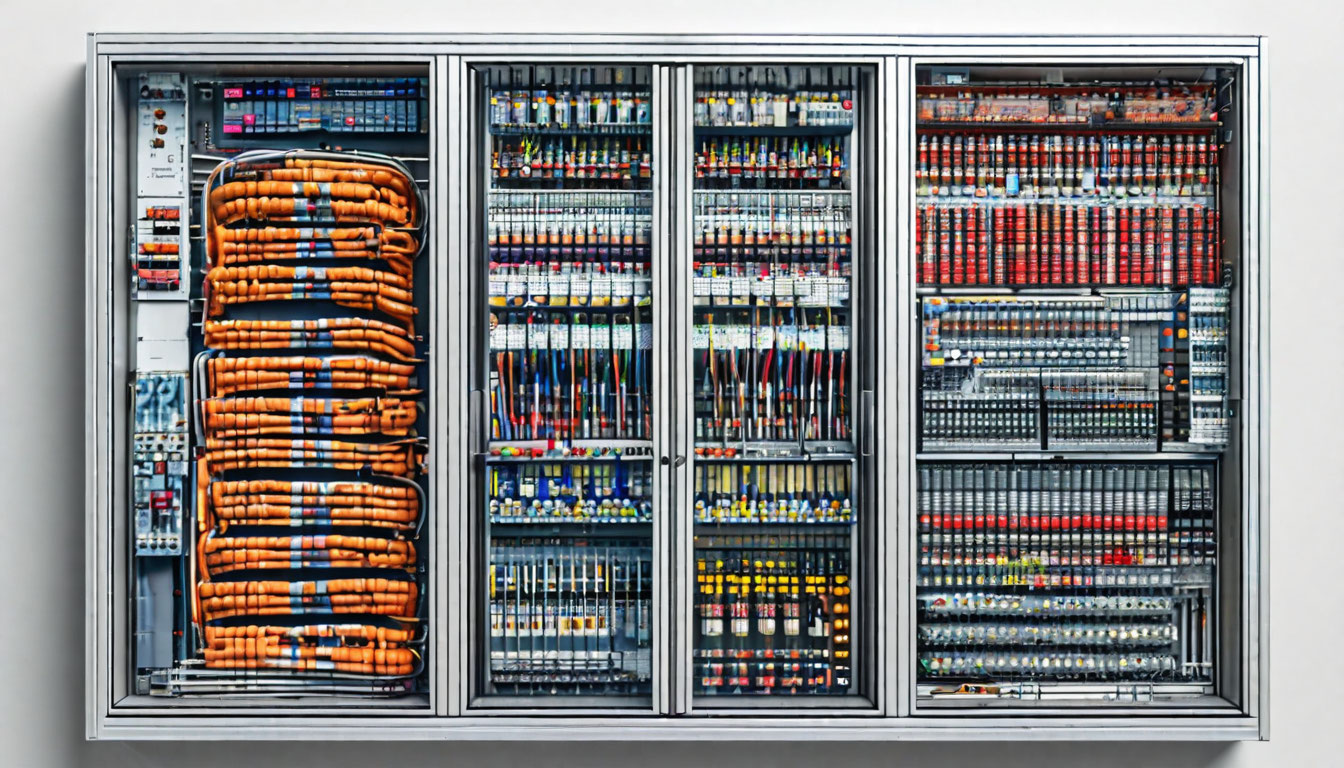

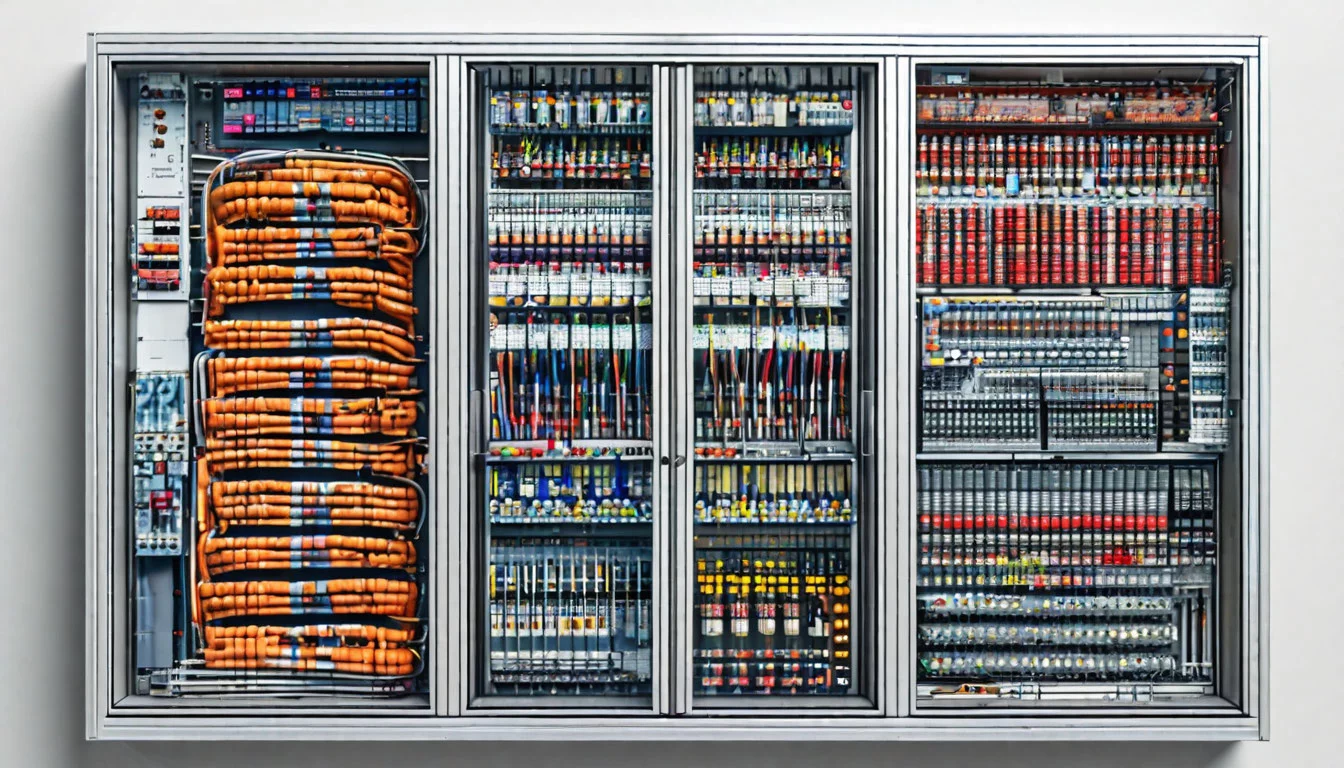

Таблица выбора сечения кабеля для трехфазной сети 380В

Содержание

Введение
Основы электротехники для трехфазной сети
Определение мощности и тока
Роль коэффициента мощности
Методы расчета сечения кабеля
Формула для расчета тока
Выбор сечения кабеля по таблице
Факторы, влияющие на выбор кабеля
Длина линии и падение напряжения
Температурные условия эксплуатации
Примеры использования

Введение

Схема преобразования трехфазной сети 380В с демонстрацией подключения кабелей и распределения нагрузки по фазам

Важно! Правильный выбор сечения кабеля для трехфазной электросети 380В – ключевой аспект обеспечения безопасности, надежности и энергоэффективности любой электротехнической системы. Неправильно подобранное сечение может привести к перегреву проводников, повреждению изоляции, возникновению пожара, а также к значительным потерям электроэнергии.

Недостаточное сечение кабеля не только ускоряет его износ, но и подвергает опасности людей и имущество. Поэтому расчет и подбор сечения должны выполняться на основе технических характеристик нагрузки, условий эксплуатации и требований нормативных документов. Игнорирование этих факторов часто становится причиной аварий, выхода из строя дорогостоящего оборудования и существенных финансовых потерь.

Основы электротехники для трехфазной сети

Трехфазная сеть 380В используется для передачи и распределения электроэнергии на промышленных, коммерческих и бытовых объектах с высокой нагрузкой. Она состоит из трех проводников-фаз и одного нулевого проводника (нейтрали). Электрический ток в каждой фазе сдвинут по фазе на 120°, что обеспечивает равномерную нагрузку на сеть и повышает эффективность передачи энергии.

Преимущества трехфазной системы:

Передача большей мощности при меньших токах
Упрощение конструкции электродвигателей
Повышение КПД оборудования
Равномерная нагрузка на сеть

Главное преимущество трехфазной системы – возможность передачи большей мощности при меньших токах по сравнению с однофазной системой, а также упрощение конструкции и повышение КПД электродвигателей и других нагрузок. В трехфазной сети активно используются как симметричные, так и несимметричные нагрузки, а также оборудование, рассчитанное на высокую потребляемую мощность.

Определение мощности и тока

Мощность в электрических сетях – это количество электроэнергии, передаваемой или преобразуемой за единицу времени. Измеряется в ваттах (Вт) или киловаттах (кВт). В трехфазных сетях различают активную (P), реактивную (Q) и полную (S) мощности. Ток – это поток электрического заряда через проводник, измеряется в амперах (А).

Ключевая взаимосвязь: Между мощностью и током существует прямая взаимосвязь: для передачи большей мощности требуется больший ток, а для уменьшения потерь и повышения безопасности важно правильно подобрать сечение проводника, по которому проходит этот ток.

В трехфазной сети расчет тока осуществляется с учетом суммарной нагрузки на все три фазы, что позволяет более точно определить требования к кабельной линии.

Роль коэффициента мощности

Коэффициент мощности (cos φ) – это безразмерная величина, характеризующая соотношение между активной и полной мощностью. Для идеальных нагрузок (чисто активных) cos φ равен 1, но в реальных условиях часто составляет 0,7–0,9 из-за наличия индуктивных или емкостных компонентов в нагрузке.

Внимание! В расчетах сечения кабеля cos φ играет важную роль, так как при пониженном коэффициенте мощности для передачи той же активной мощности потребуется больший ток. Соответственно, чтобы избежать перегрева кабеля и увеличить его срок службы, необходимо учитывать этот параметр.

Формулы расчета тока для трехфазной сети обязательно включают cos φ как множитель в знаменателе, что позволяет корректно определить реальное значение тока и выбрать соответствующее сечение кабеля.

Методы расчета сечения кабеля

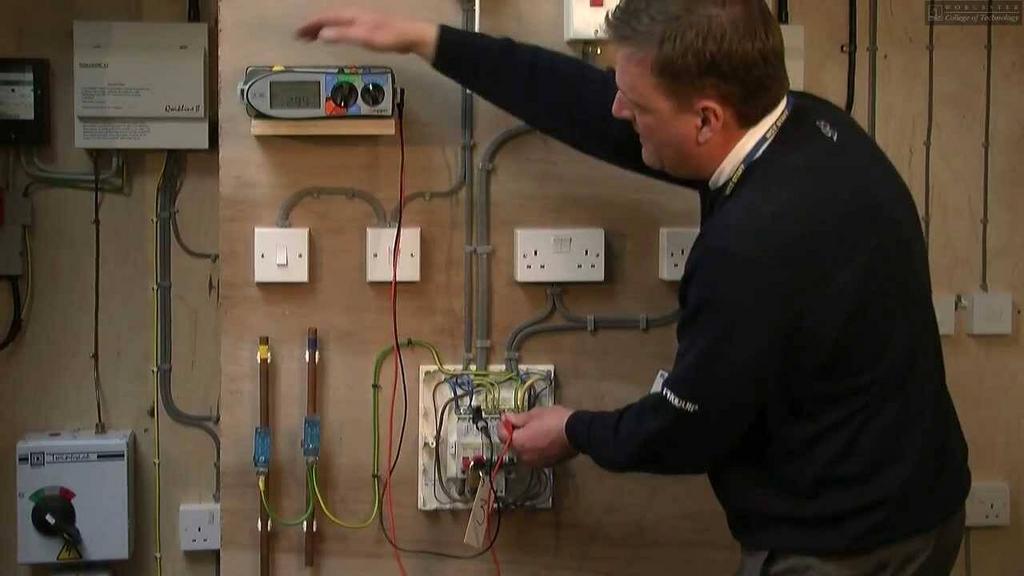

Измерение сопротивления изоляции контрольных кабелей для трехфазной сети с использованием профессионального оборудования

Расчет сечения кабеля для трехфазной сети 380В начинается с определения тока нагрузки по известной мощности. Далее, полученный ток сравнивается с допустимыми значениями для различных сечений кабеля, приведенными в нормативных таблицах.

Основные методы расчета:

Расчет по максимальной суммарной мощности всех электроприборов с учетом понижающего коэффициента одновременности
Расчет по току нагрузки через применение формулы для трехфазных сетей с учетом коэффициента мощности
Корректировку расчетного сечения с учетом дополнительных факторов: длины линии, типа прокладки, температурных условий, условий охлаждения, допустимого падения напряжения

После определения расчетного значения тока производится подбор ближайшего стандартного сечения провода по таблице, чтобы обеспечить надежную и безопасную работу электросети.

Формула для расчета тока

Классическая формула для определения тока в трехфазной сети:

I = P / (√3 × U × cos φ)

где:

I – ток в амперах (А)
P – активная мощность нагрузки в ваттах (Вт) или киловаттах (кВт)
√3 – коэффициент (приблизительно 1,73)
U – линейное напряжение сети, для трехфазной сети стандартно 380 В
cos φ – коэффициент мощности нагрузки

Пример расчета:

Пусть активная мощность нагрузки составляет 15 кВт, коэффициент мощности cos φ = 0,8, напряжение U = 380 В.

Подставим значения:

I = 15 000 / (1,73 × 380 × 0,8) ≈ 15 000 / 525,28 ≈ 28,6 А

Теперь, зная ток, можно подобрать сечение кабеля по таблице допустимых токовых нагрузок для выбранного типа кабеля (медь/алюминий, условия прокладки и т.д.)

Например, для тока 28,6 А подходит медный кабель с сечением 4 мм² (допустимая нагрузка 30 А для открытой прокладки) или 6 мм² с запасом для скрытой прокладки или при длительной эксплуатации.

Выбор сечения кабеля по таблице

После определения тока нагрузки следует выбрать сечение кабеля по справочной таблице. Критерии выбора:

Сравнение расчетного значения тока с допустимой токовой нагрузкой для различных сечений кабеля (учитывать материал жилы: медь или алюминий, способ прокладки: открыто, в трубе, в земле)
Учет стандартных размеров сечений (1,5; 2,5; 4; 6; 10; 16; 25; 35 мм² и др.)
Запас по сечению не менее 20% для повышения надежности и учета возможного роста нагрузки
Учет дополнительных факторов: длина линии, температурные условия, условия охлаждения

Таблица выбора сечения медного кабеля для трехфазной сети 380В

Сечение жилы, мм²	Допустимый ток, А	Макс. мощность, кВт (380В)
2,5	25	16,5
4	30	19,8
6	40	26,4
10	50	33,0
16	75	49,5
25	90	59,4

Профессиональный совет: Выбор ведется по следующему принципу: если расчетный ток попадает между двумя значениями, выбирают большее стандартное сечение. Это обеспечивает необходимый запас по мощности и повышает безопасность эксплуатации.

Факторы, влияющие на выбор кабеля

Помимо расчетного тока и стандартных таблиц, на выбор сечения кабеля влияют дополнительные параметры, которые могут существенно изменить требования к кабелю. Игнорирование этих факторов может привести к ошибочному выбору сечения и, как следствие, к опасным ситуациям в эксплуатации.

Ключевые факторы:

Длина линии — с увеличением длины растет падение напряжения и потери мощности
Температурный режим — повышенная температура окружающей среды снижает допустимый ток
Способ прокладки — в воздухе, в земле, в трубе, в пучке и т.д.
Тип кабеля — медный или алюминиевый, количество жил
Условия эксплуатации — влажность, агрессивные среды, вибрация

Корректный учет всех факторов обеспечивает долговечность и безопасность электрической системы.

Длина линии и падение напряжения

Важно учитывать! С увеличением длины кабельной линии возрастают потери напряжения, что может привести к снижению эффективности работы оборудования или даже к его некорректной работе. По нормативам падение напряжения не должно превышать 5% от номинального значения.

Для компенсации потерь рекомендуется выбирать сечение с запасом — особенно при протяженных линиях. При расчетах используется дополнительная формула для определения падения напряжения, которая позволяет скорректировать расчетное сечение в зависимости от протяженности трассы. На практике, если длина линии превышает 50 метров, рекомендуется увеличить сечение как минимум на одну ступень относительно расчетного значения.

Температурные условия эксплуатации

Температурные условия эксплуатации оказывают существенное влияние на допустимую токовую нагрузку кабеля. При повышенной температуре воздуха или окружающей среды ухудшается теплоотвод от кабеля, что снижает его пропускную способность.

Температурные поправки:

Для каждого типа кабеля существуют поправочные коэффициенты, учитывающие температурный режим
При температурах выше +25...+30°С требуется увеличение сечения
Учет воздействия солнечных лучей, размещения в закрытых каналах
Использование специальных термостойких кабелей

Также необходимо учитывать возможное воздействие солнечных лучей, размещение кабеля в помещениях без вентиляции, в закрытых каналах или в земле, где охлаждение проводника затруднено. Все эти факторы требуют корректировки расчетного сечения для предотвращения перегрева и выхода кабеля из строя.

Примеры использования

Рассмотрим на практических примерах, как производится расчет и выбор сечения кабеля для различных типов нагрузки в трехфазной сети 380В.

Пример 1: Промышленное оборудование

Пусть необходимо подключить промышленный электродвигатель мощностью 18 кВт с cos φ = 0,85 к трехфазной сети 380В. Длина линии — 40 метров, прокладка по воздуху, кабель медный.

Расчет тока:

I = 18 000 / (1,73 × 380 × 0,85) ≈ 18 000 / 558,59 ≈ 32,23 А

По таблице для медных кабелей подходит сечение 6 мм² (допустимый ток — 40 А), но с учетом промышленной специфики, возможного увеличения нагрузки и пусковых токов электродвигателя рекомендуется взять запас и выбрать кабель сечением 10 мм² (допустимый ток — 50 А).

Если длина линии превысит 50 м или условия эксплуатации будут тяжелее (высокая температура, прокладка в трубе), целесообразно увеличить сечение до 16 мм². Такой подход обеспечит надежную работу оборудования и предотвратит перегрев кабеля даже при интенсивной эксплуатации.

Пример 2: Бытовое применение

Для частного дома планируется подключение электроплиты мощностью 10,5 кВт, cos φ = 0,9, длина линии — 20 м, медный кабель, прокладка открытая.

Расчет тока:

I = 10 500 / (1,73 × 380 × 0,9) ≈ 10 500 / 592,41 ≈ 17,7 А

По таблице подходит кабель с сечением 2,5 мм² (допустимый ток — 25 А). Однако с учетом бытовых особенностей (возможное одновременное включение других электроприборов, перспектива увеличения нагрузки) рекомендуется выбрать сечение 4 мм². Это обеспечит запас по току и повысит безопасность электросети дома.

При увеличении длины линии или скрытой прокладке целесообразно использовать кабель сечением 6 мм², что позволит компенсировать возможные потери напряжения и избежать перегрева кабеля в эксплуатации.

Заключение: Точный расчет и грамотный выбор сечения кабеля для трехфазной сети 380В – основа безопасной и эффективной эксплуатации любого электротехнического объекта. Правильное сечение обеспечивает надежную работу оборудования, минимальные потери электроэнергии и высокий уровень пожаробезопасности. Игнорирование расчетных и эксплуатационных параметров приводит к риску аварий.
