Правильный выбор сечения кабеля — ключевой фактор при проектировании и эксплуатации электросетей с низким напряжением, в том числе на 24В. От корректного расчёта и подбора параметров кабеля зависят не только эффективность работы подключённых устройств, но и общая безопасность электросистемы. Ошибки на этапе расчёта сечения могут привести к существенным потерям энергии, перегреву проводников, риску возгорания и даже выходу из строя дорогостоящего оборудования.
Распространённой ошибкой является выбор кабеля "на глаз" либо по минимальным значениям без учёта специфики нагрузки, длины линии и других важных факторов. Часто недооценивают влияние длины кабеля или дополнительных условий эксплуатации, что приводит к занижению требуемого сечения.
Именно поэтому грамотный расчет и подбор сечения кабеля на этапе проектирования или модернизации электросети — не просто рекомендация, а необходимое условие для надёжной и долговой работы всей системы.

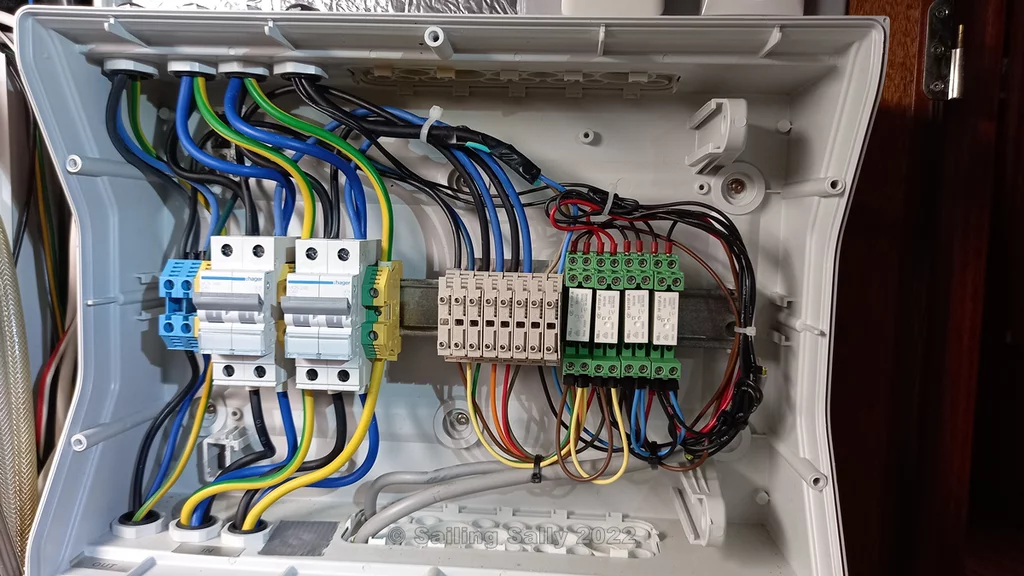

Сечение кабеля — это площадь поперечного разреза токопроводящей жилы, измеряемая в квадратных миллиметрах (мм²). Физически оно определяет, сколько электронов — а значит, и электрического тока — может пройти по проводнику в единицу времени без чрезмерного нагрева.
Чем больше сечение, тем большее количество тока способен безопасно пропустить проводник. Стандартные значения сечения кабелей для бытовых и промышленных целей варьируются от 0,5 мм² до десятков мм².
Для низковольтных систем (например, 24В) сечение особенно важно, так как при малых напряжениях допустимая потеря на длине кабеля даже при небольших токах приводит к ощутимым потерям мощности и снижению эффективности работы оборудования.
Сечение кабеля всегда подбирается с учётом номинального тока нагрузки, который определяется общей мощностью подключаемых устройств. Связь между током, мощностью и напряжением выражается формулой:
где I — ток (А), P — мощность (Вт), U — напряжение (В). Для напряжения 24В и определённой мощности ток будет выше, чем при 220В, поэтому требования к сечению кабеля при низковольтных системах строже.
Например, для питания устройства мощностью 240 Вт при 24В ток в цепи составит: I = 240 / 24 = 10 А. Чем выше ток — тем больше тепла выделяется в проводе (тепловые потери пропорциональны квадрату тока: Pпотерь = I²R).
Ошибки при выборе сечения кабеля приводят к целому ряду негативных последствий:
Следует помнить, что для систем с низким напряжением (24В) критичность ошибок возрастает, так как потери на линиях относительно выше, а оборудование более чувствительно к "просадкам" напряжения.
Для определения оптимального сечения применяются как простые методы на основе типовых таблиц, так и более сложные расчёты, учитывающие специфику линии и условия эксплуатации.
Классический подход к подбору сечения включает три этапа:
Помимо таблиц, возможен расчёт по формулам с учётом допустимых потерь напряжения: S = (ρ × L × I) / ΔU, где S — сечение (мм²), ρ — удельное сопротивление материала (медь: 0,0175 Ом·мм²/м), L — длина линии (м), I — ток (А), ΔU — допустимая потеря напряжения (обычно не более 3-5% от номинала).
Для низковольтных сетей (24В) наиболее удобно использовать специальные таблицы, в которых отражена зависимость минимального сечения кабеля от мощности нагрузки и длины линии. В таких таблицах обычно указываются значения для медных жил, различных мощностей и длин кабеля.
| Мощность нагрузки, Вт | Ток, А | Сечение кабеля, мм² (до 5 м) | Сечение кабеля, мм² (10 м) | Сечение кабеля, мм² (20 м) | Сечение кабеля, мм² (30 м) |
|---|---|---|---|---|---|
| 50 | 2,1 | 0,5 | 0,75 | 1,0 | 1,5 |
| 100 | 4,2 | 0,75 | 1,0 | 1,5 | 2,5 |
| 200 | 8,3 | 1,5 | 2,5 | 4,0 | 6,0 |
| 300 | 12,5 | 2,5 | 4,0 | 6,0 | 10,0 |
| 500 | 20,8 | 4,0 | 6,0 | 10,0 | 16,0 |
| 800 | 33,3 | 6,0 | 10,0 | 16,0 | 25,0 |
Примеры использования таблицы:
Значения в таблице рассчитаны для допустимой потери напряжения не более 5% и стандартного медного кабеля в нормальных температурных условиях. Если длина линии превышает 30 м или ток больше 33 А, рекомендуется использовать специальный расчёт или обратиться к профессионалам.
Для более детального изучения темы и получения дополнительной информации о расчете сечения кабеля, рекомендуем ознакомиться с полным руководством по выбору сечения кабеля в зависимости от мощности нагрузки на нашем сайте.
