Значения степени, класса защиты гирлянд IP20, IP23, IP30, IP44, IP54, IP65, IP67 и другие + расшифровка

Что такое степень защиты IP и как её расшифровать?

Содержание

Определение и действующие стандарты
Структура и расшифровка кода IP
Таблица защиты от твердых предметов (первая цифра)
Таблица защиты от влаги (вторая цифра)
Практическое применение маркировки IP

При выборе электрооборудования, от смартфона до промышленного станка, мы часто сталкиваемся с загадочной маркировкой «IPXX». Этот код является ключевым показателем надежности и долговечности устройства, определяя его способность противостоять внешним воздействиям. Понимание этой маркировки поможет сделать правильный выбор и избежать поломок.

Определение и действующие стандарты

Ingress Protection Rating (или IP-код) — это международная система классификации, которая определяет степень защиты оболочки электрического и электронного оборудования от проникновения двух основных факторов: твердых посторонних предметов (включая пыль) и воды.

Основным международным стандартом является IEC 60529. В России на его основе действует межгосударственный стандарт ГОСТ 14254-2015, который полностью идентичен современной редакции IEC 60529:2013. Он пришел на смену устаревшему ГОСТ 14254-96.

Под степенью защиты понимается комплекс мер, обеспечиваемых конструкцией корпуса (оболочки), который предотвращает контакт человека с опасными токоведущими частями и защищает внутренние компоненты от повреждения.

Структура и расшифровка кода IP

Код защиты всегда состоит из двух букв «IP» и двух цифр, идущих следом. Иногда могут добавляться дополнительные буквы для уточнения специфических условий защиты.

Ключевое правило расшифровки: чем выше значение каждой цифры, тем более высокий уровень защиты обеспечивает оболочка устройства. Нулевое значение (например, IP0X) означает полное отсутствие защиты от данного фактора.

Первая цифра (от 0 до 6) — указывает на степень защиты от проникновения твердых предметов и пыли.
Вторая цифра (от 0 до 9) — указывает на стойкость корпуса к проникновению влаги.

Например, обычная комнатная розетка со степенью защиты IP22 защищена от доступа пальцами к токоведущим частям и от вертикально капающей воды. А профессиональное оборудование с маркировкой IP68 является полностью пыленепроницаемым и способно работать при длительном погружении в воду.

Важно! Высокая степень защиты от погружения (IPX7, IPX8) не гарантирует защиту от сильных струй воды (IPX5, IPX6). Это разные виды воздействия, и оборудование должно проходить отдельные испытания для каждого класса. Всегда выбирайте устройство, чей класс защиты соответствует конкретным условиям эксплуатации.

Таблица защиты от твердых предметов (первая цифра)

Расшифровка первой χαρακτηριστικής цифры кода IP

Цифра	Защита от посторонних предметов	Описание
0	Нет защиты	Оболочка не предоставляет никакой защиты от контакта и проникновения.
1	Диаметром ≥50 мм	Защита от крупных поверхностей тела, например, тыльной стороны руки.
2	Диаметром ≥12,5 мм	Защита от пальцев и аналогичных объектов.
3	Диаметром ≥2,5 мм	Защита от инструментов, толстых кабелей и т.п.
4	Диаметром ≥1 мм	Защита от большинства проводов, болтов, насекомых.
5	Пылезащищенное	Проникновение пыли не исключено полностью, но ее количество не нарушает работу устройства.
6	Пыленепроницаемое	Полная защита от проникновения пыли.

Таблица защиты от влаги (вторая цифра)

Расшифровка второй χαρακτηριστικής цифры кода IP

Цифра	Защита от проникновения воды	Описание
0	Нет защиты	Отсутствие защиты от влаги.
1	Вертикальные капли	Защита от конденсата или вертикально падающего дождя.
2	Капли под углом до 15°	Защита от капель воды, падающих под углом.
3	Брызги	Защита от дождя или брызг, падающих под углом до 60°.
4	Сплошное обрызгивание	Защита от брызг, падающих с любого направления.
5	Струи воды	Защита от водяных струй с любого направления (например, из шланга).
6	Сильные струи воды	Защита от сильных струй или морских волн.
7	Кратковременное погружение	Устройство выдерживает погружение на глубину до 1 м на время до 30 минут.
8	Длительное погружение	Полная водонепроницаемость при погружении на глубину более 1 м на длительное время.

Практическое применение маркировки IP

Правильный выбор степени защиты IP критически важен для безопасной и долговечной работы оборудования. Маркировка применяется к огромному спектру устройств.

Где используются стандарты защиты IP:

Бытовая электроника: смартфоны, фитнес-браслеты, беспроводные колонки (обычно IP67/IP68 для флагманских моделей).
Осветительные приборы: уличные светильники (IP65+), светильники для ванных комнат и саун (IP44+).
Промышленное оборудование: станки, датчики, распределительные щиты, работающие в цехах с высоким уровнем пыли и влажности (IP54-IP67).

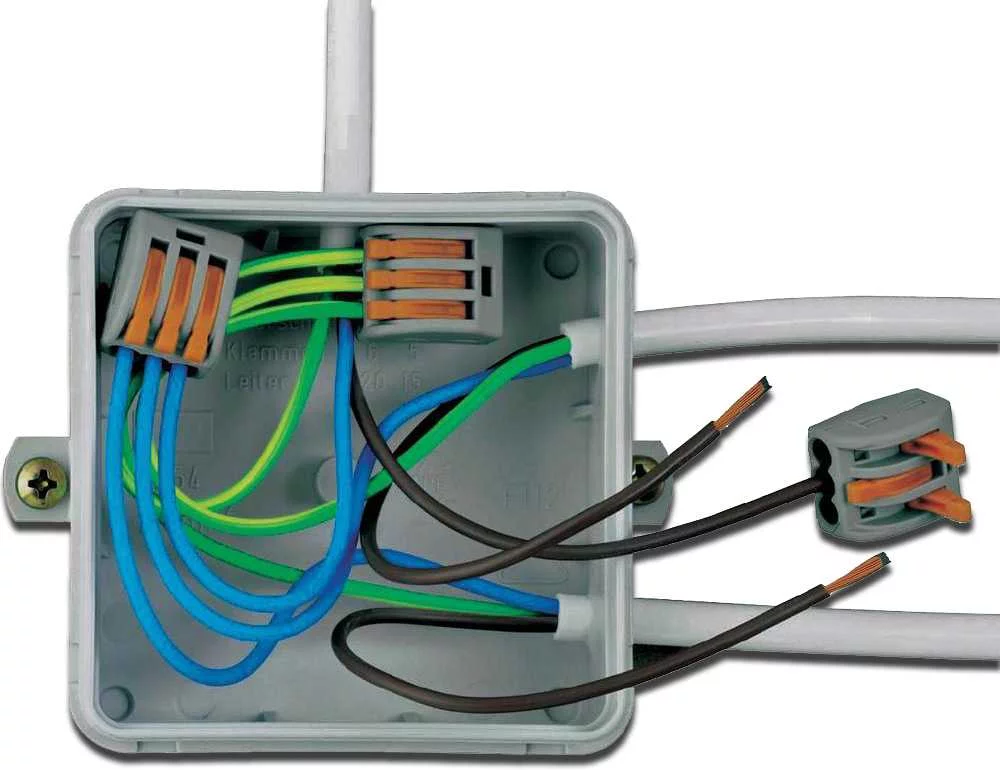

Электроустановочные изделия: розетки и выключатели для наружной установки или для влажных помещений (IP44-IP55).
Корпуса для электроники (РЭА): защита чувствительных компонентов в любых условиях эксплуатации.
Автомобильная промышленность: разъемы, блоки управления и датчики, подверженные воздействию грязи и воды.

При выборе оборудования всегда проверяйте его IP-код, чтобы убедиться, что оно полностью соответствует вашим условиям эксплуатации. Для сложных промышленных условий рекомендуется проконсультироваться со специалистом для подбора устройств с нужным уровнем защиты.
