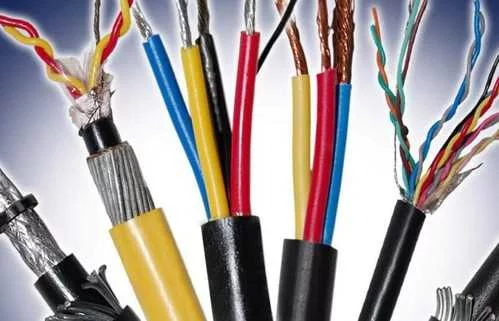

Выбор сечения кабеля в зависимости от мощности нагрузки

Как подобрать сечение кабеля по мощности и току: подробное руководство с таблицами

Руководство по электромонтажу, обновлено 11.09.2025 г. | Соответствует ПУЭ 7-е издание

Содержание статьи

1. Введение: почему важно правильно выбрать сечение кабеля
2. Шаг 1: Расчет суммарной мощности электроприборов
3. Шаг 2: Определение напряжения в сети
4. Шаг 3: Расчет силы тока по формулам
5. Шаг 4: Выбор сечения кабеля по таблице
6. Таблицы сечений кабеля для разных условий
7. Дополнительные факторы выбора
8. Практические примеры расчетов
9. Профессиональные советы
10. Часто задаваемые вопросы
11. Заключение

Введение: почему важно правильно выбрать сечение кабеля

Выбор правильного сечения кабеля — это критически важный этап в проектировании любой электропроводки, будь то квартира, частный дом или дача. По статистике МЧС России, более 30% пожаров в жилых домах происходит из-за неисправностей электропроводки, и значительная часть из них связана с неправильным расчетом сечения кабеля.

Внимание! Неверный расчет сечения провода может привести к:

Перегреву проводников и оплавлению изоляции
Короткому замыканию и пожару
Падению напряжения и некорректной работе приборов
Преждевременному выходу из строя электрооборудования

Данная инструкция поможет вам самостоятельно подобрать сечение провода по нагрузке, используя простые формулы, подробные таблицы сечений кабеля и практические рекомендации, соответствующие требованиям ПУЭ (Правила устройства электроустановок).

Шаг 1: Расчет суммарной мощности электроприборов

Первым делом необходимо определить общую электрическую нагрузку. Для этого складывайте мощности всех электроприборов, которые будут одновременно подключаться к одному проводнику (например, к одной линии розеток в комнате).

Как найти мощность электроприборов

Мощность указывается:

На корпусе прибора (наклейка или шильдик)
В паспорте устройства
На упаковке
В технических характеристиках в интернете

Важно! Все значения мощности должны быть выражены в одинаковых единицах измерения. Чаще всего расчет сечения кабеля ведется в ваттах (Вт) или киловаттах (кВт).

Перевод единиц мощности

Формула перевода киловатт в ватты:
P(Вт) = P(кВт) × 1000

Пример: 1,5 кВт × 1000 = 1500 Вт

Примерные мощности бытовых приборов

Электроприбор	Мощность, Вт	Электроприбор	Мощность, Вт
Лампа накаливания	60-100	Микроволновка	700-1200
LED лампа	5-20	Стиральная машина	1500-2500
Холодильник	100-400	Кондиционер	1000-3000
Телевизор	100-300	Электроплита	3000-8000
Компьютер	300-600	Электрочайник	1500-2500

Шаг 2: Определение напряжения в сети

В России распространены два основных типа напряжения в электрических сетях:

Однофазная сеть 220В

Используется в большинстве квартир и жилых домов
Питает розетки, освещение, бытовую технику небольшой мощности
Имеет два проводника: фаза (L) и нейтраль (N), плюс защитный проводник (PE)

Трехфазная сеть 380В

Применяется в частных домах и на производствах
Питает мощное оборудование: электроплиты, котлы отопления, станки
Имеет три фазных проводника (L1, L2, L3), нейтраль (N) и защитный проводник (PE)

ℹ Полезно знать: От напряжения зависит сила тока в сети. При одинаковой мощности ток в трехфазной сети 380В будет меньше, чем в однофазной 220В, что позволяет использовать кабель меньшего сечения.

Шаг 3: Расчет силы тока по формулам

Хотя можно сразу выбрать сечение кабеля по мощности из таблицы, понимание силы тока поможет лучше разобраться в процессе и правильно подобрать номиналы автоматических выключателей.

Формулы для однофазной сети (220В)

I = P / U

где:
I — сила тока в Амперах (А)
P — мощность в Ваттах (Вт)
U — напряжение в Вольтах (В)

Формулы для трехфазной сети (380В)

I = P / (√3 × U × cos φ)

где:
√3 ≈ 1,73
cos φ — коэффициент мощности (обычно 0,8-0,95)
Для бытовых нагрузок можно принять cos φ = 0,8

Практические примеры расчета тока

Пример 1: Электрочайник мощностью 2000 Вт в сети 220В

I = 2000 Вт / 220 В = 9,09 А

Пример 2: Трехфазная электроплита мощностью 6000 Вт в сети 380В

I = 6000 Вт / (1,73 × 380 В × 0,8) = 11,4 А

Шаг 4: Выбор сечения кабеля по таблице

Теперь, зная суммарную мощность нагрузки или рассчитанную силу тока, можно по таблице выбрать необходимое сечение медного или алюминиевого кабеля.

Золотое правило безопасности: Всегда выбирайте ближайшее большее значение из таблицы, создавая запас по мощности на 20-25%. Это повысит безопасность и долговечность электропроводки.

Требования ПУЭ: Современные правила устройства электроустановок рекомендуют для монтажа стационарной проводки в жилых помещениях использовать медные кабели (например, ВВГнг-LS, NYM, ВВГ). Алюминиевые провода сечением менее 16 мм² для новой внутренней проводки не применяются.

Подробные таблицы сечений кабеля

Основная таблица выбора сечения кабеля по мощности и току

Сечение жилы, мм²	Диаметр проводника, мм	Медный провод			Алюминиевый провод
		Ток, А	Мощность, кВт		Ток, А	Мощность, кВт
		Ток, А	220 В	380 В	Ток, А	220 В	380 В
0,5	0,80	6	1,3	2,3	—	—	—
0,75	0,98	10	2,2	3,8	—	—	—
1,0	1,13	14	3,1	5,3	—	—	—
1,5	1,38	15	3,3	5,7	10	2,2	3,8
2,5	1,78	21	4,6	8,0	16	3,5	6,1
4,0	2,26	27	5,9	10,3	21	4,6	8,0
6,0	2,76	34	7,5	12,9	26	5,7	9,9
10,0	3,57	50	11,0	19,0	38	8,4	14,4
16,0	4,51	80	17,6	30,4	60	13,2	22,8
25,0	5,64	100	22,0	38,0	75	16,5	28,5

* Выделенные строки — наиболее часто используемые сечения для бытовой проводки

Дополнительные факторы, влияющие на выбор сечения

1. Способ прокладки кабеля

Открытая прокладка (в коробах, на лотках) — лучшее охлаждение, большая токовая нагрузка
Скрытая прокладка (в стенах, в трубах) — худшее охлаждение, меньшая токовая нагрузка
Прокладка в земле — хорошее охлаждение, но требует специальных кабелей

2. Температурные условия

При температуре окружающей среды выше +25°C токовую нагрузку следует снижать на 1% на каждый градус превышения.

3. Количество нагруженных жил

Одна нагруженная жила — 100% токовой нагрузки
Две нагруженные жилы — 88% токовой нагрузки
Три нагруженные жилы — 82% токовой нагрузки

4. Защита автоматическими выключателями

Правило согласования: Номинальный ток автоматического выключателя должен быть меньше или равен допустимому току кабеля. Это гарантирует, что автомат сработает раньше, чем кабель начнет перегреваться.

Практические примеры расчетов

Пример 1: Кухонная линия розеток

Условия: Однофазная сеть 220В, скрытая прокладка

Приборы:

Холодильник: 300 Вт
Микроволновка: 800 Вт
Электрочайник: 2000 Вт
Посудомоечная машина: 1800 Вт

* Выделенные строки — наиболее часто используемые сечения для бытовой проводки

Допустимые токи в зависимости от способа прокладки (медный кабель)

Сечение, мм²	Открытая прокладка, А	Скрытая прокладка, А	В земле, А
1,5	23	15	33
2,5	30	21	44
4,0	41	27	55
6,0	50	34	70
10,0	80	50	105

Расчет:
Общая мощность = 300 + 800 + 2000 + 1800 = 4900 Вт
С учетом запаса 25%: 4900 × 1,25 = 6125 Вт ≈ 6,1 кВт
Ток: I = 6125 / 220 = 27,8 А

Вывод: По таблице для скрытой прокладки нужен медный кабель сечением 4 мм² (допустимый ток 27 А). Автомат защиты — 25 А.

Пример 2: Линия освещения

Условия: 10 светодиодных светильников по 12 Вт каждый

Расчет:
Общая мощность = 10 × 12 = 120 Вт
Ток: I = 120 / 220 = 0,55 А

Вывод: Достаточно кабеля сечением 1,5 мм², но согласно ПУЭ минимальное сечение для стационарной проводки — 1,5 мм². Автомат защиты — 6-10 А.

Профессиональные советы по выбору кабеля

Рекомендуемые сечения для типовых линий электропроводки

Назначение линии	Рекомендуемое сечение	Номинал автомата
Освещение	1,5 мм²	10 А
Розетки общего назначения	2,5 мм²	16 А
Кухонные розетки	4,0 мм²	25 А
Кондиционер, стиральная машина	2,5-4,0 мм²	16-25 А
Электроплита	6,0 мм²	32 А
Ввод в квартиру	6,0-10,0 мм²	32-50 А

Типичные ошибки при выборе сечения

Выбор кабеля "впритык" без запаса по мощности
Использование алюминиевых проводов малого сечения
Игнорирование способа прокладки кабеля
Неправильное сложение мощностей (учет приборов, которые не работают одновременно)
Использование автоматов большего номинала, чем допускает кабель

Как проверить сечение купленного кабеля

Способы проверки:

По диаметру: Измерьте штангенциркулем диаметр жилы без изоляции, рассчитайте сечение: S = π × d² / 4
Визуально: Сравните с образцом проверенного кабеля
По весу: 1 метр медного кабеля 2,5 мм² весит примерно 25-30 граммов

Нужна помощь с электромонтажом?

Если расчеты кажутся сложными или вы сомневаетесь в правильности выбора, обратитесь к профессиональному электрику. Безопасность превыше всего!

Сохраните эту статью в закладки — она пригодится вам при планировании электропроводки.

Часто задаваемые вопросы (FAQ)

Можно ли использовать алюминиевый кабель в квартире?

Согласно ПУЭ, алюминиевые провода сечением менее 16 мм² не рекомендуются для внутренней проводки в жилых помещениях. Лучше использовать медные кабели — они надежнее и долговечнее.

Какой запас по мощности закладывать при расчете?

Рекомендуется закладывать запас 20-25% от расчетной мощности. Это обеспечит безопасную работу кабеля и возможность подключения дополнительных приборов в будущем.

Как рассчитать сечение для трехфазной сети?

Для трехфазной сети используйте формулу: I = P / (√3 × U × cos φ), где √3 = 1,73, U = 380В, cos φ = 0,8-0,95. Затем выберите сечение по таблице для полученного тока.

Влияет ли длина кабеля на выбор сечения?

Да, при больших длинах (более 100 метров) необходимо учитывать падение напряжения и увеличивать сечение. Для точного расчета используйте специальные программы или обратитесь к специалисту.

Можно ли соединять медные и алюминиевые провода?

Прямое соединение меди и алюминия недопустимо из-за электрохимической коррозии. Используйте специальные соединители или клеммы с покрытием.

Какие марки кабелей лучше использовать для домашней проводки?

Рекомендуются: ВВГнг-LS, NYM, ВВГ. Эти кабели имеют пониженное дымо- и газовыделение при пожаре, что важно для жилых помещений.

Заключение

Правильный подбор сечения кабеля по суммарной мощности — это основа безопасной и надежной электропроводки. Следуя приведенным в статье рекомендациям, вы сможете:

Точно рассчитать необходимое сечение кабеля
Обеспечить безопасность электроустановки
Избежать перегрева проводников и пожара
Правильно подобрать автоматы защиты
Сэкономить на электроэнергии за счет минимальных потерь

Ключевые принципы безопасного выбора:

Всегда закладывайте запас по мощности 20-25%
Отдавайте предпочтение медным кабелям
Учитывайте способ прокладки и условия эксплуатации
Согласовывайте сечение кабеля с номиналом автомата
При сомнениях обращайтесь к профессионалам

Помните: на электробезопасности экономить нельзя. Качественная электропроводка с правильно подобранным сечением кабеля прослужит десятки лет и обеспечит безопасность вашего дома.
