Ремонт светодиодной гирлянды своими руками: пошаговое руководство

Светодиоды

Сердце любой LED-гирлянды — сами светодиоды. Это маленькие полупроводниковые элементы, которые светятся при прохождении через них тока определённого направления. Они экономичны и почти не греются, поэтому и вытеснили лампы накаливания.

Чаще всего в гирляндах встречаются:

• Одноцветные диоды — классические белые, тёплые, красные, синие, зелёные.
• Многоцветные (RGB) — внутри один корпус, но несколько кристаллов разных цветов, которыми управляет контроллер.
• Плёночные или микродиоды — в тонких «дождях» и сетках.

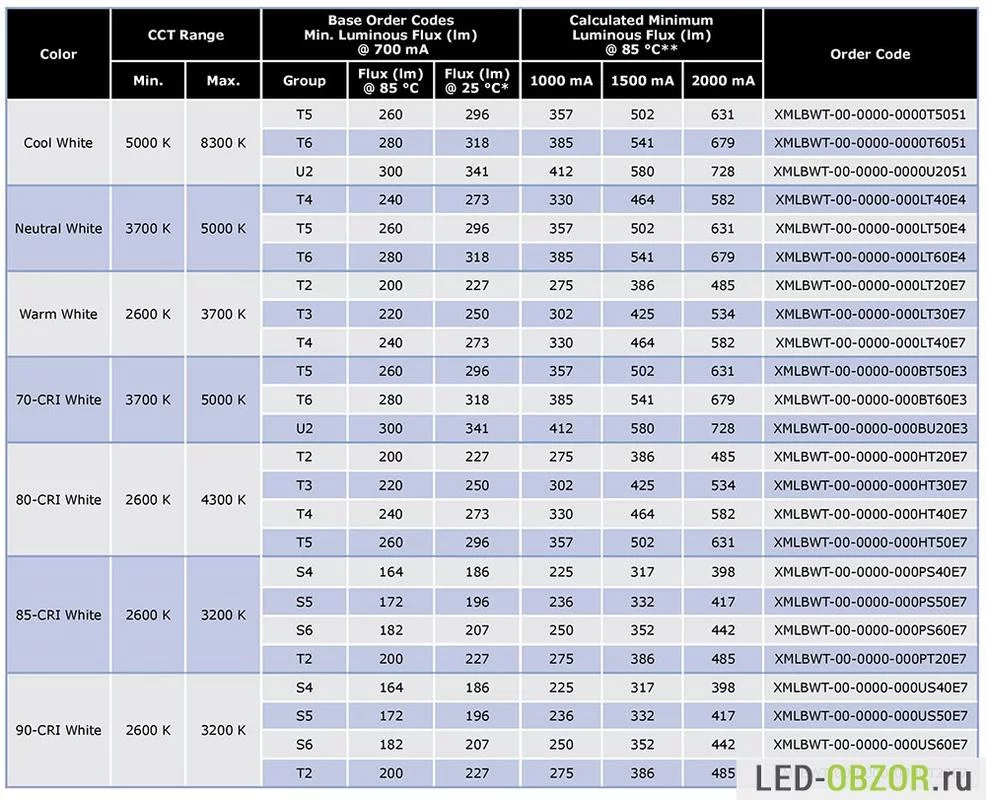

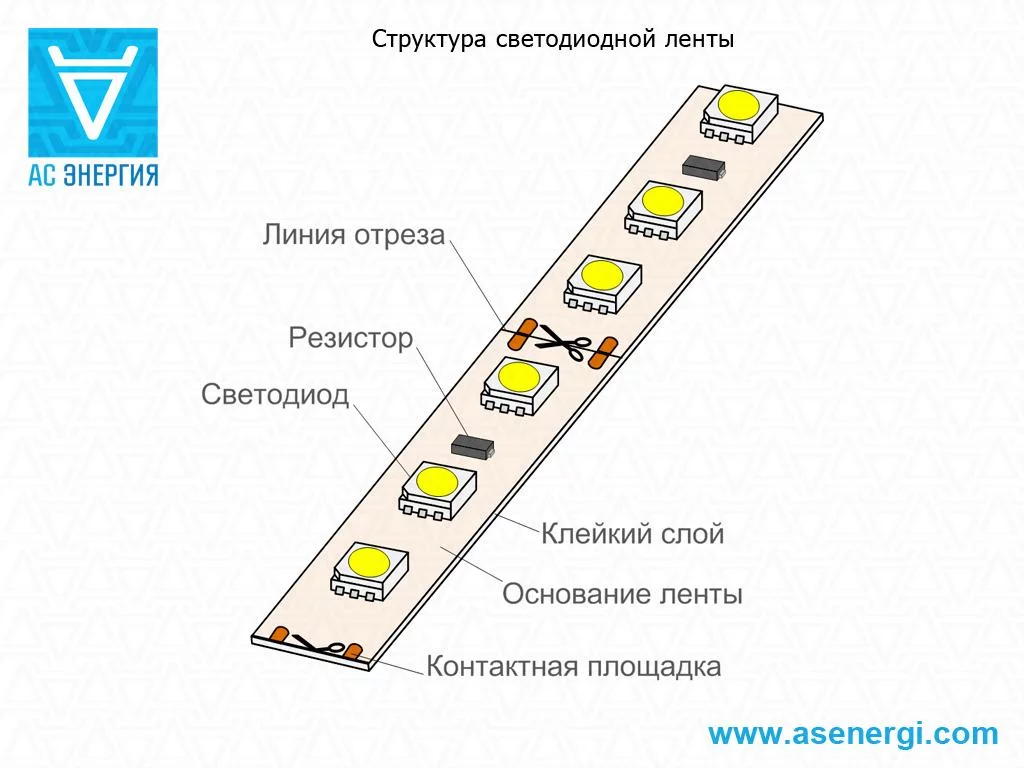

Каждый диод рассчитан на строгое рабочее напряжение и ток. Чуть больше — и он выгорает. Поэтому в цепь добавляют резисторы и контроллер, чтобы не превратить гирлянду в фейерверк.

Блок управления

Тот самый маленький пластиковый «кирпичик» с кнопкой — это блок управления или контроллер. Через него гирлянда подключается к сети и получает нужный режим работы. Он выполняет несколько задач:

• выпрямляет переменное напряжение сети и подаёт на диоды уже постоянное или импульсное питание;
• задаёт режимы: постоянное свечение, мигание, «бегущий огонь», плавные переливы;
• иногда защищает цепь от перегрузки и коротких замыканий.

Внутри простых блоков — диодный мост, резисторы и микросхема-контроллер. В более продвинутых моделях могут стоять микроконтроллеры с прошивкой и даже отдельный драйвер для светодиодов.

Проводка и коннекторы

Провода — кровеносная система гирлянды. По ним ток идёт от вилки к блоку управления, затем по секциям светодиодов и обратно. От качества проводки и соединений зависит, выдержит ли гирлянда сгибы, растяжение, мороз и влагу.

Что важно:

• Изоляция — для уличных моделей она толще и часто с дополнительной защитой от влаги.

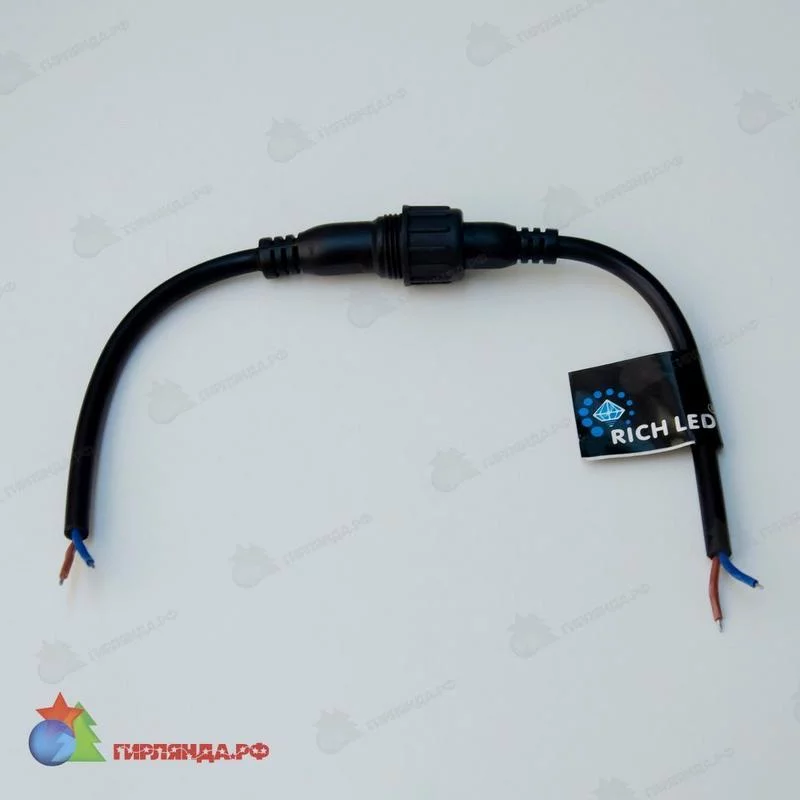

• Коннекторы — разъёмы между секциями, переходы от провода к плате, места пайки. Именно здесь чаще всего появляются обрывы и окисление.
• Схема соединения — последовательная, параллельная или комбинированная. При последовательной поломка одного элемента «роняет» целую ветку.

Понимание того, как всё это связано, сильно облегчает диагностику: вы уже представляете себе путь тока от вилки до последнего диода.

Определение неисправного участка

Начинают всегда с самого простого.

• Визуальный осмотр. Осмотрите гирлянду от вилки до последней лампы: перегибы, порезы изоляции, подплавленные участки, следы влаги.
• Проверка питания. Убедитесь, что розетка живая, вилка целая, нет подплавлений. Мультиметр или тестер сразу покажет, приходит ли напряжение на вход блока управления.
• Локализация по участкам. Если горит только часть гирлянды, проблема почти всегда в конкретной секции или переходе между ними.

Практичный приём: разложите гирлянду на полу, включите и аккуратно прощупайте весь провод. Иногда место скрытого продольного разрыва чувствуется как мягкое, «ломкое» или чуть более тёплое место.

Часто встречающиеся неполадки

У мастеров список типичных «болячек» давно известен:

• Гирлянда вообще не включается — нет питания, перегорел предохранитель, оторвался провод у вилки или на входе в блок управления.
• Не горит одна секция — обрыв провода между секциями, сгоревший светодиод в последовательной цепи, плохой контакт в коннекторе.
• Мерцание, хаотические режимы — проблемы с контроллером, окислившиеся дорожки, треснувший пай или подпитанный влагой блок.
• Перегрев, искрение — повреждённая изоляция, слабое соединение проводов, случайное короткое замыкание.

Инженер Дмитрий, который много лет ремонтирует новогодние украшения, шутит: «Если гирлянда внезапно умерла после уборки, первым делом проверяй провод у вилки — за него дёргают чаще всего». И действительно, статистика поломок это подтверждает.

Необходимые инструменты и материалы

Минимальный «гарнитур» домашнего мастера выглядит так:

• отвёртка с насадками — открыть блок управления, поджать клеммы;
• плоскогубцы и кусачки — резать и скручивать провода;
• мультиметр или тестер — проверить наличие напряжения и найти обрыв;
• паяльник с припоем и флюсом — для надёжного ремонта разрывов и контактов;
• изолента или термоусадочные трубки — заизолировать соединения;
• запасные светодиоды или секции — если придётся что-то заменить.

Дополнительно пригодятся канцелярский нож для зачистки, резиновые перчатки, антистатическая кисточка для очистки пыли и окислов.

Замена вышедших из строя светодиодов

Классическая ситуация: в последовательной цепи сгорел один диод, и вся ветка потухла. Как действовать:

1. Полностью отключите гирлянду от сети и подождите пару минут, чтобы ушли остаточные заряды.
2. Найдите подозрительный светодиод: потемневший, с трещиной, оплавленный, иногда — единственный не светится при проверке низким напряжением.
3. Аккуратно вырежьте его из цепи, оставив запас провода с обеих сторон.
4. Зачистите концы проводов ножом, снимите тонкий слой изоляции.
5. Вариант 1: заменить диод на новый такого же типа, соблюдая полярность.
6. Вариант 2: замкнуть место диода, просто скрутив и пропаяв провода между собой.
7. Заизолируйте соединение изолентой или термоусадкой и снова проверьте работу.

Ремонт коннекторов и проводки

Обрыв провода — ещё один частый гость в мастерской. Алгоритм похож:

1. Отключите гирлянду и визуально найдите разрыв или сильно пережатое место.
2. Если провод порван между диодами — зачистите оба конца, скрутите жилы, при желании пропаяйте и тщательно заизолируйте.
3. При отрыве провода от платы контроллера — снимите крышку блока, удалите старый термоклей, зачистите провод и припаивайте его на прежнее место.
4. Осмотрите и при необходимости подожмите контакты разъёмов, уберите окисел, при необходимости слегка пролудите.

Один из практичных советов мастеров: после ремонта всегда фиксируйте провод вблизи места пайки каплей термоклея или пластиковым хомутом. Тогда при следующем рывке нагрузка придётся не на сам контакт, а на усиленный участок.

Правильная эксплуатация

Несколько негласных правил продлевают жизнь светодиодам и проводам:

• Не вешайте гирлянду так, чтобы провод был «на растяжку» — всегда оставляйте слабину.
• Избегайте перегибов под острым углом, особенно возле вилки, блока и коннекторов.
• Не используйте комнатные гирлянды на улице: их изоляция и блок управления на это не рассчитаны.
• Старайтесь не оставлять гирлянду включённой круглосуточно: светодиоды живут долго, но контроллер и проводки от постоянного нагрева стареют быстрее.

Представьте, что гирлянда — это не расходник на один сезон, а небольшой электро-прибор. К нему сразу появляется другое отношение: не дёргать, не рвать, не окунать в воду вместе с розеткой.

Регулярное обслуживание

Обслуживание звучит громко, но на практике это пара простых действий раз в год:

• Перед установкой развесьте гирлянду в разложенном виде и включите — проверка на скрытые обрывы и тусклые секции.
• Сухой тканью или кисточкой смахните пыль, уберите мусор между диодами и в блоке.
• После сезона аккуратно сверните гирлянду крупными мягкими витками, не затягивая, и уберите в коробку.
• Храните в сухом месте, вдали от батарей и прямого солнца, чтобы изоляция не пересыхала и не трескалась.

Мастер Сергей называет это «техосмотром на 10 минут». Зато потом не приходится в суете 31 декабря искать тестер и паяльник.
