Подключение неона к контроллеру RGB

3151 12 апреля 2021

Как подключить RGB неон к контроллеру: пошаговая фотоинструкция

Содержание

Необходимые инструменты и компоненты
Шаг 1: Подготовка провода RGB неона
Шаг 2: Подключение неона к клеммам контроллера
Шаг 3: Подключение питания и финальная проверка
Видеоинструкция по работе с RGB контроллером

Многоцветный RGB неон позволяет создавать сложные световые сценарии с переливами и сменой оттенков. Сердцем такой системы является контроллер, который управляет цветом и динамикой. В этой инструкции мы подробно покажем, как правильно и безопасно подключить светодиодный RGB неон к профессиональному контроллеру.

Необходимые инструменты и компоненты

Перед началом работы убедитесь, что у вас есть все необходимое. Правильная подготовка — залог быстрого и качественного результата.

Вам понадобятся:

Сам гибкий RGB неон.
RGB контроллер (в примере SFN-213).
Канцелярский нож и инструмент для зачистки проводов (стриппер).
Крестовая и плоская отвертки.
Силовой кабель с вилкой для подключения к сети 220В.

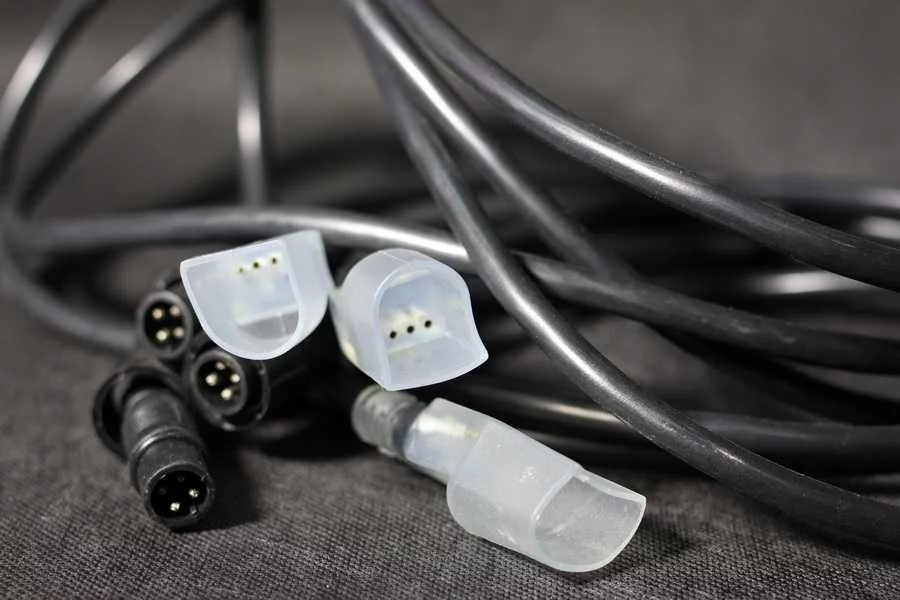

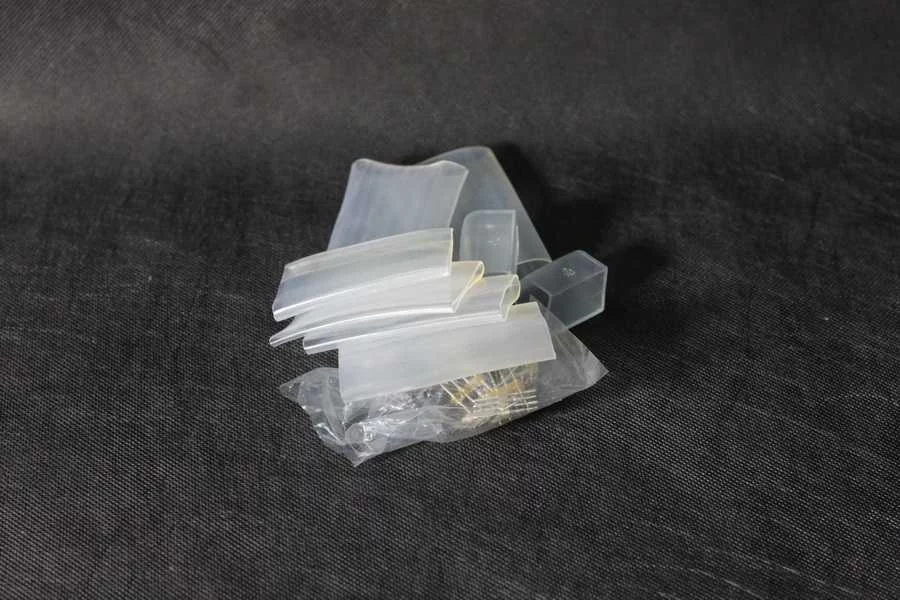

Компоненты для подключения

Шаг 1: Подготовка провода RGB неона

Первый этап — аккуратно зачистить провода на конце неонового шнура для последующего подключения к клеммам.

Порядок действий:

С помощью ножа аккуратно снимите внешнюю ПВХ-оболочку на длину около 3-4 см, чтобы получить доступ к внутренним проводам.

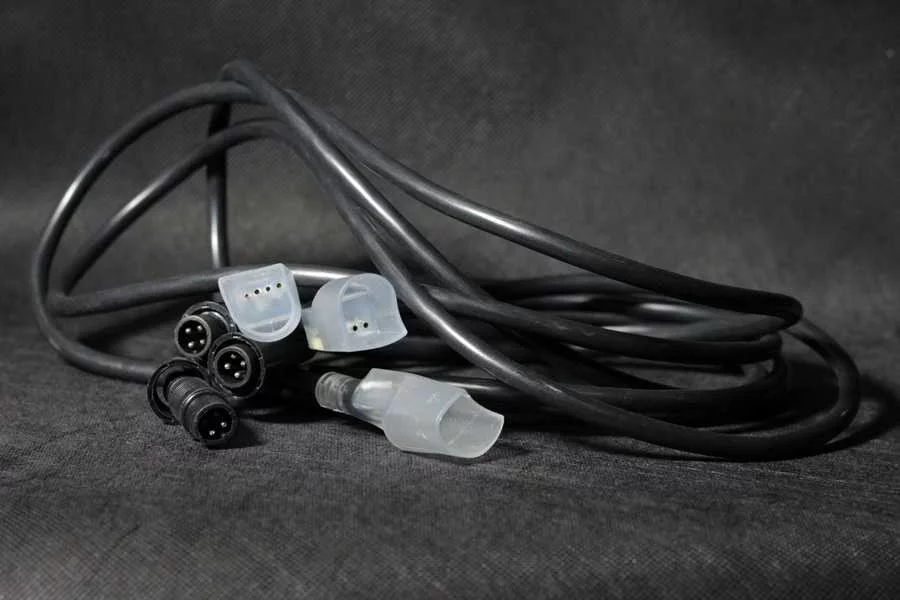

Снятие внешней оболочки неона

Внутри вы увидите 4 провода: три цветных (красный, зеленый, синий) и один общий (в данном случае — черный).

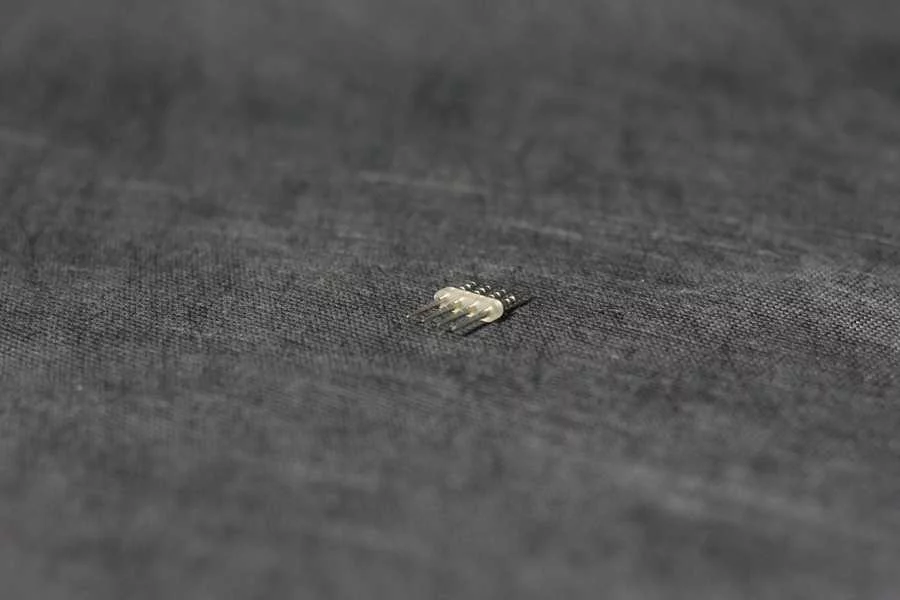

Внутренние провода RGB неона

Используя стриппер или нож, аккуратно зачистите каждый из четырех проводов примерно на 5-7 мм.

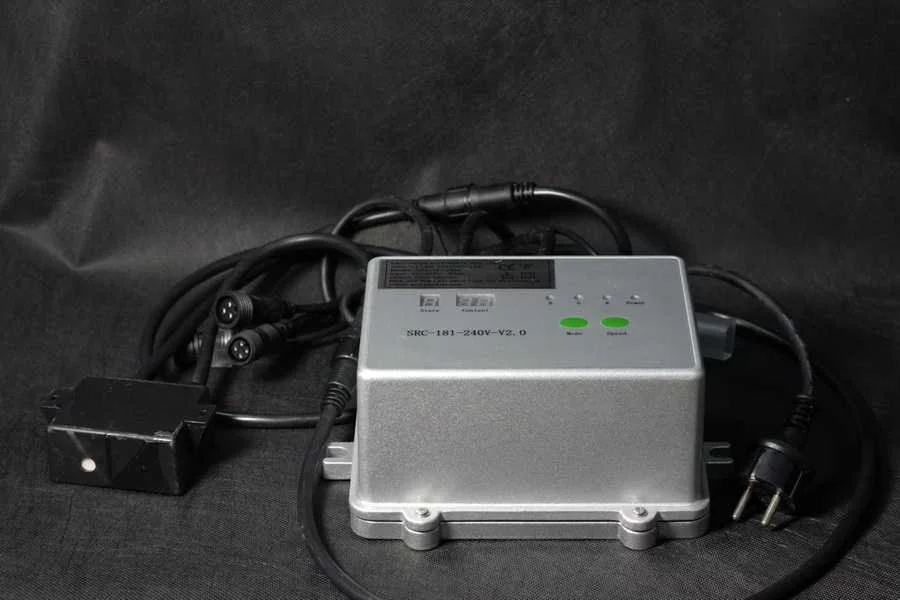

Зачистка внутренних проводов

Шаг 2: Подключение неона к клеммам контроллера

ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ! Все дальнейшие работы производите только при полностью отключенном от сети 220В оборудовании. Если вы не уверены в своих навыках, обратитесь к профессиональному электрику.

Это самый ответственный этап, требующий внимательности. От правильности подключения будет зависеть корректная работа всей системы.

Ключевой момент — правильное соответствие проводов и клемм: Красный провод (Red) — к клемме 'R', зеленый (Green) — к 'G', синий (Blue) — к 'B'. Общий провод (в нашем случае черный) — к клемме 'V+'.

Порядок подключения:

Открутите винты на корпусе контроллера и снимите крышку.

Открытие корпуса контроллера

Найдите на плате выходную клеммную колодку (OUTPUT). Ослабьте винты на клеммах V+, R, G, B.

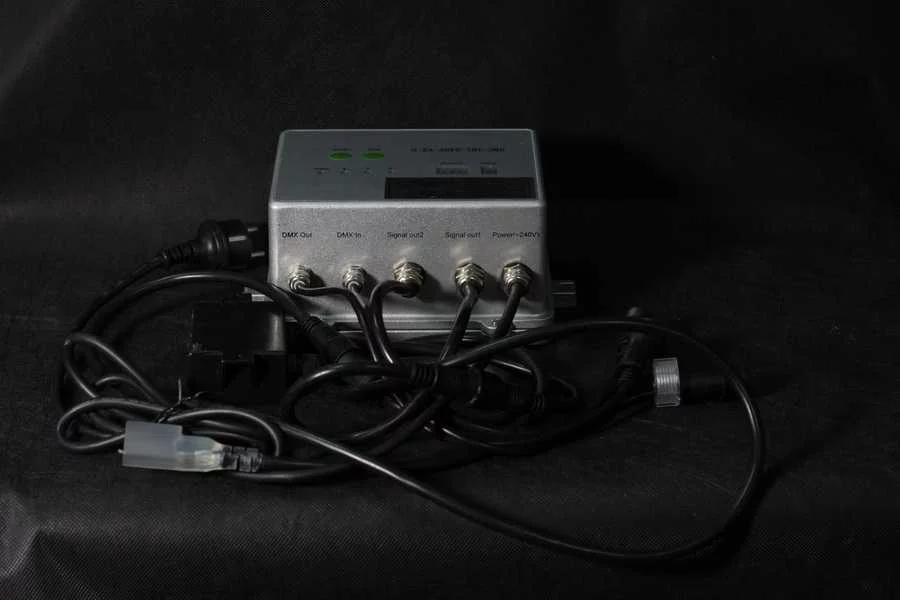

Клеммная колодка на плате контроллера

Вставьте зачищенные провода неона в соответствующие клеммы и надежно затяните винты.

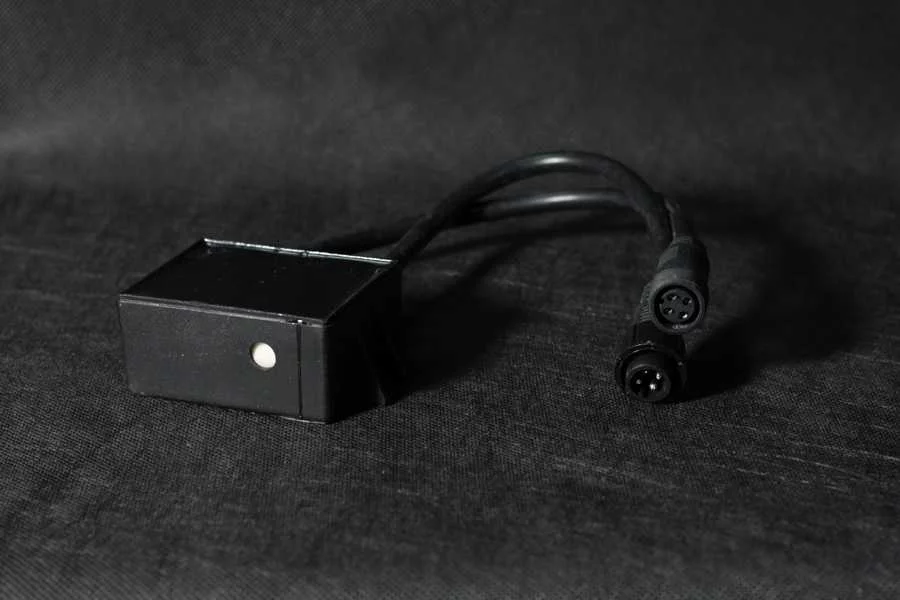

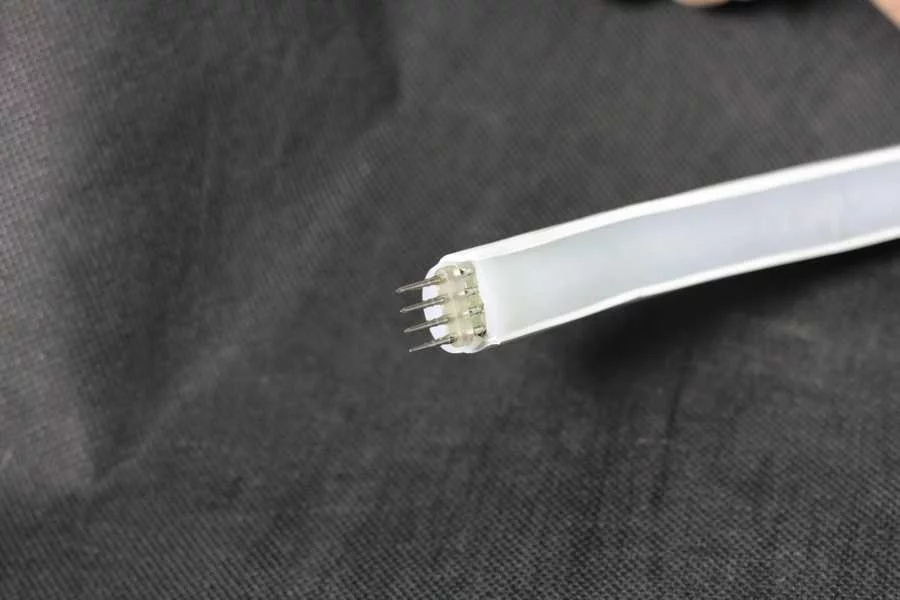

Подключение проводов к клеммам Подключенный красный провод Подключенный зеленый провод Подключенный синий провод Подключенный общий провод

Шаг 3: Подключение питания и финальная проверка

Когда неон подключен к контроллеру, осталось подать питание на сам контроллер.

Подключите силовой кабель с вилкой к входной клеммной колодке (INPUT AC), соблюдая обозначения L (фаза) и N (ноль).

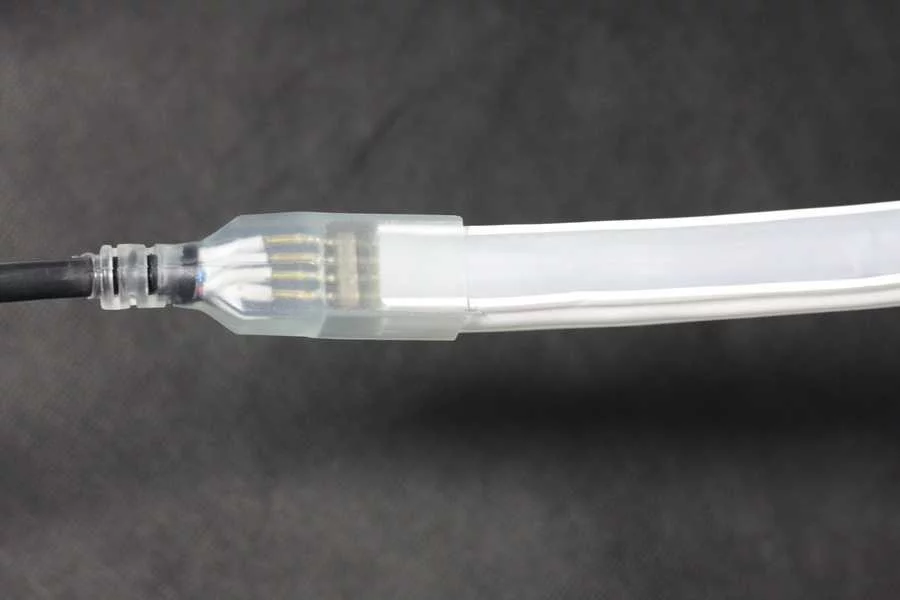

Подключение силового кабеля 220В

Аккуратно закройте крышку контроллера и закрутите винты.

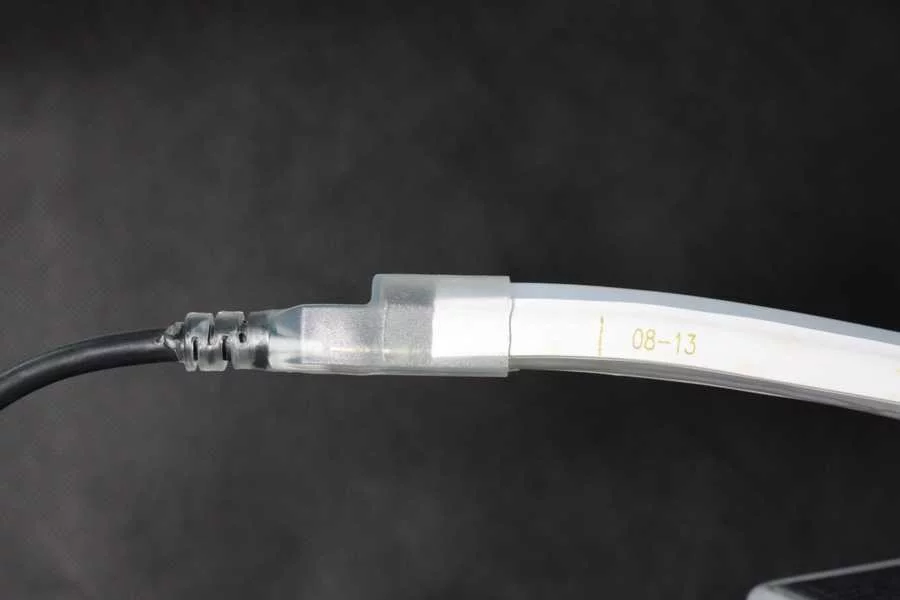

Закрытие корпуса контроллера

Включите вилку в розетку 220В. Неон должен загореться.

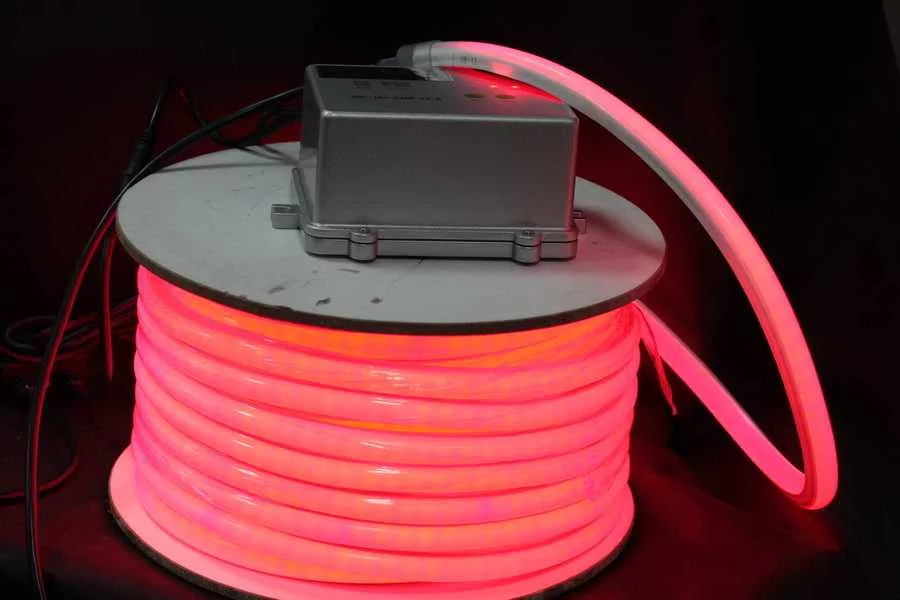

Включенный RGB неон Проверка работы неона

С помощью кнопок на контроллере или пульта ДУ (в зависимости от модели) проверьте, как меняются цвета и режимы.

Управление режимами контроллера

Видеоинструкция по работе с RGB контроллером

В этом видео показаны основные режимы работы и функции контроллера для RGB-продукции.

Готово! Правильно подключив RGB неон к контроллеру, вы получаете полный контроль над световыми эффектами и можете создавать уникальные и динамичные инсталляции. Этот процесс требует внимательности, но результат того стоит.
