В современном доме или на производстве безопасность и надежность электроснабжения напрямую зависят от правильного выбора автоматических выключателей. Автомат по мощности нагрузки — основной элемент защиты электрических сетей, который предотвращает перегрев проводки и возникновение пожара. Ошибки при подборе автомата могут привести к выходу техники из строя, авариям и даже угрозе жизни людей. В этом руководстве пошагово рассматриваются все основные этапы выбора автоматического выключателя: от понимания его характеристик и расчета нагрузки до применения практических таблиц и советов по эксплуатации. Особое внимание уделено расчетам, выбору сечения кабеля, учету особенностей разных нагрузок и быстрому поиску необходимого автомата по удобным таблицам.
Автоматические выключатели, или автоматы, — устройства, защищающие электрические цепи от опасных токов короткого замыкания и перегрузок. Грамотный выбор автомата — это не только забота о безопасности, но и экономия на ремонтах и профилактике аварий. Ниже рассмотрим ключевые параметры, которые необходимо учитывать при подборе устройства.
Важно! Неправильный выбор автомата — слишком большой или маленький номинал — приводит либо к ложным отключениям, либо к риску перегрева и пожара. Поэтому важно знать и правильно применять все параметры устройства при проектировании электросети.

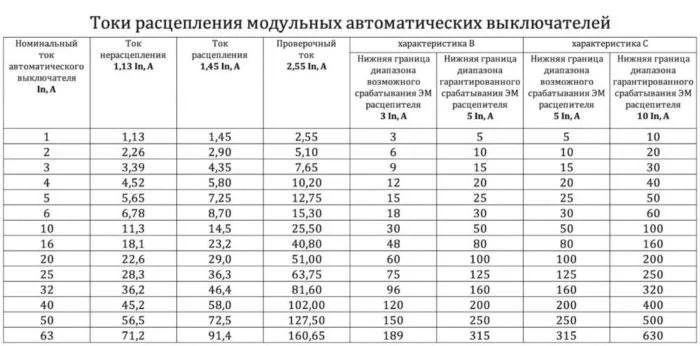

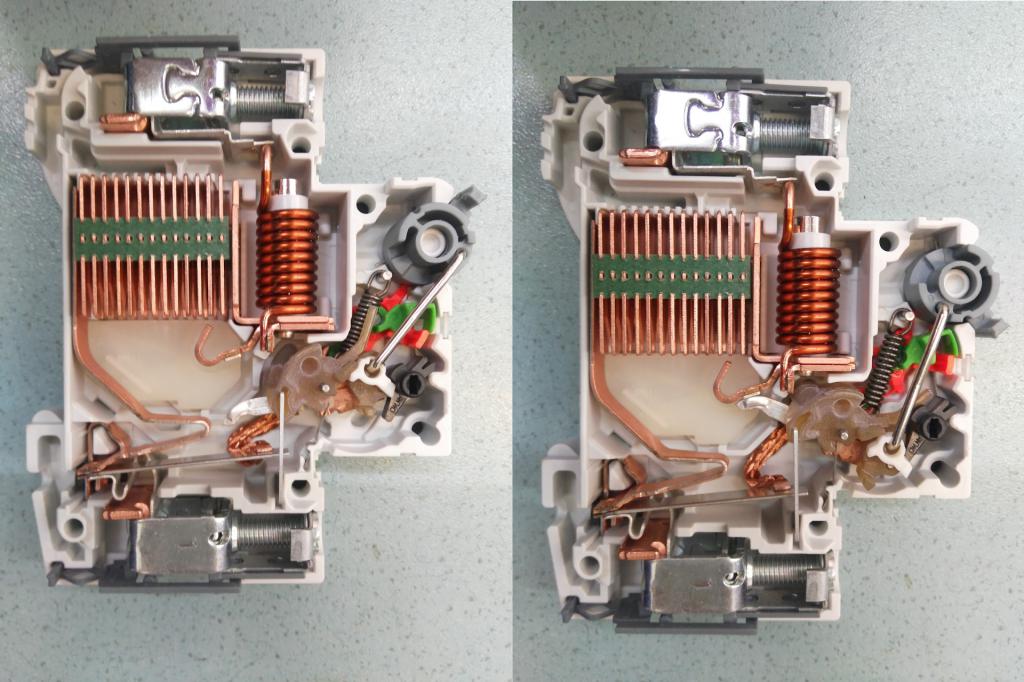

Номинальный ток — это максимальный длительно-допустимый ток, при котором автоматический выключатель способен работать без отключения. Он указывается в амперах (А) и является ключевым параметром при выборе устройства.
Профессиональный совет: Подбирать автомат по номинальному току нужно так, чтобы его значение было больше либо равно расчетному току нагрузки, но не превышало максимально допустимого для выбранного кабеля.
Если номинал будет ниже — автомат сработает даже при штатной работе приборов; если выше — возникнет угроза перегрева кабеля и пожара.
Например, если суммарный ток всех подключённых устройств составляет 12 А, то номинальный ток автомата выбирается, как правило, на ближайшее стандартное значение — 16 А (следующий типовой номинал). Важно также учесть запас на случай кратковременных пусковых токов, если подключаются устройства с двигателями или нагревателями.

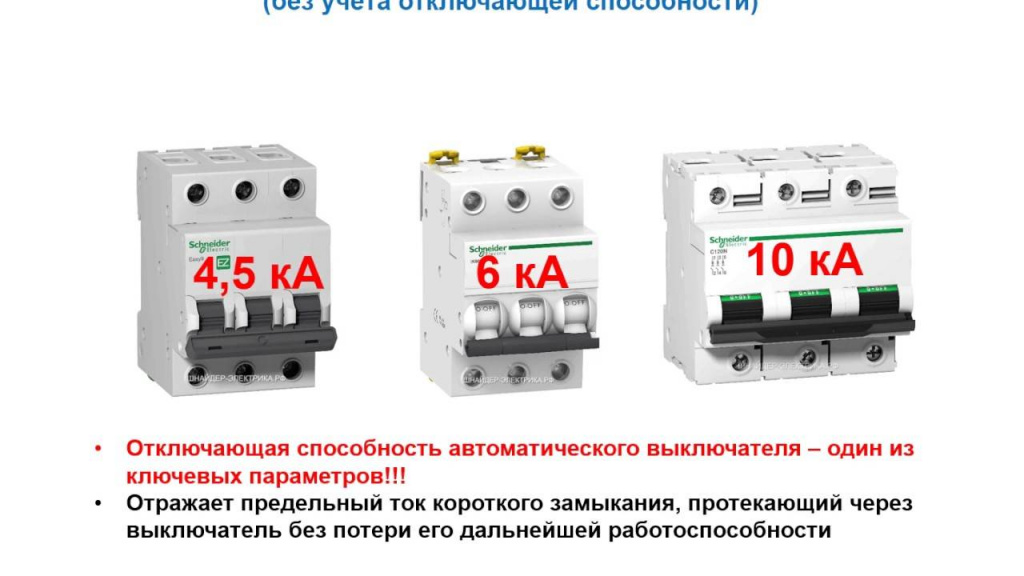

Предел отключающей способности — это максимальный ток короткого замыкания, который автомат может безопасно отключить без разрушения или повреждения. Он измеряется в килоамперах (кА) и указывается на корпусе автомата.
Внимание! Если фактический ток короткого замыкания в сети превышает отключающую способность автомата, устройство может выйти из строя, а электропроводка и оборудование окажутся незащищёнными.
Этот параметр особенно важен для объектов с мощной сетью или где возможны значительные токи КЗ.
Рекомендации по выбору:

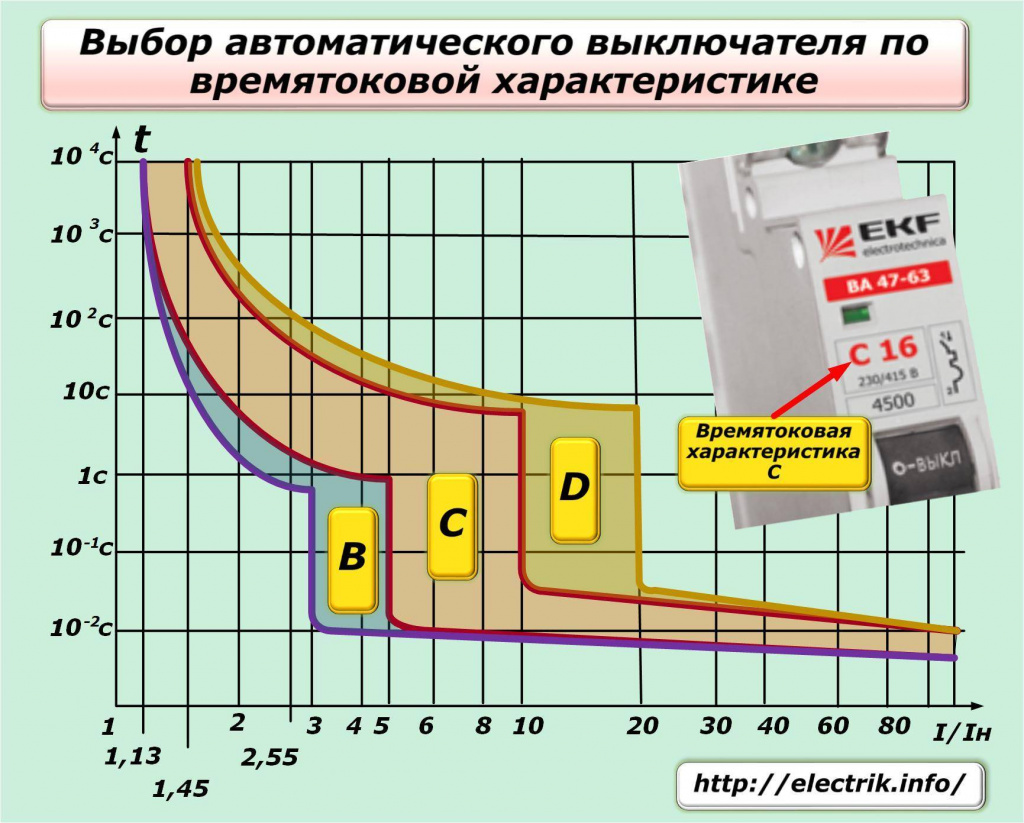

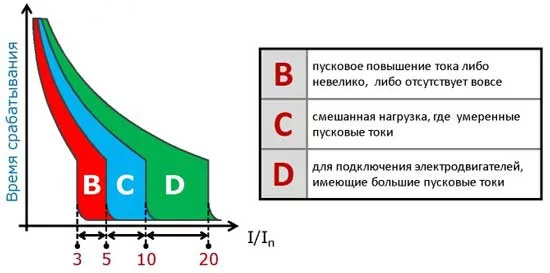

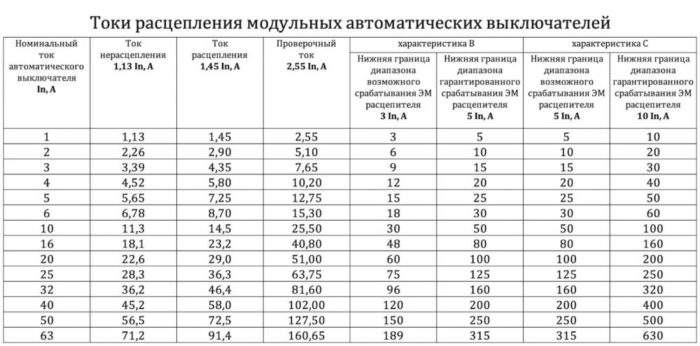

Класс (характеристика) отключения показывает, как быстро автомат реагирует на перегрузку — насколько кратковременное превышение номинального тока допустимо до срабатывания.
| Класс | Диапазон срабатывания | Область применения |
|---|---|---|
| Класс B | 3–5 × номинального тока | Сети с малой пусковой нагрузкой (освещение, розетки без мощных устройств) |
| Класс C | 5–10 × номинального тока | Универсальный вариант для квартир, домов, офисов, где встречаются и осветительные, и силовые нагрузки |
| Класс D | 10–20 × номинального тока | Оборудование с тяжёлым стартом: электромоторы, компрессоры, сварочные аппараты |
Золотое правило: Выбор неправильного класса может привести к ложным срабатываниям (при запуске мощных приборов) или, наоборот, к несрабатыванию при опасной перегрузке. Поэтому при проектировании сети важно учитывать, какие устройства будут подключены к автомату.
Перед подбором автомата нужно определить расчётную мощность и ток нагрузки. Это позволит выбрать устройство, соответствующее реальным условиям эксплуатации, и избежать ошибок, чреватых авариями и дополнительными расходами.
Расчёт начинается с определения общей мощности всех электроприборов, которые могут быть подключены к линии одновременно. Затем необходимо учесть коэффициент одновременности — вероятность одновременной работы всех приборов. Итоговый расчетный ток используется для выбора автомата и кабеля.
Суммарная мощность нагрузки определяется простым сложением мощностей всех приборов, подключённых к одной линии:
Робщ = Р1 + Р2 + ... + Рn
Например, если в кухне подключаются холодильник (200 Вт), микроволновая печь (1500 Вт), чайник (2000 Вт) и светильник (100 Вт), суммарная мощность будет:
Робщ = 200 + 1500 + 2000 + 100 = 3800 Вт
Далее по формуле I = P/U рассчитывается ток нагрузки. Для однофазной сети 220 В:
I = 3800 Вт / 220 В ≈ 17,3 А
Для трёхфазной сети расчёт ведётся с учетом коэффициента √3: I = P / (√3 × U).
Профессиональный совет: Важно учитывать, что не всегда все приборы будут работать одновременно, особенно если речь идёт о бытовых сетях. В таких случаях применяется коэффициент одновременности.
Коэффициент одновременности (Ко) — это параметр, показывающий вероятность одновременного включения всех приборов на линии. Он особенно важен для групповых линий, где используется несколько устройств.
Стандартные значения Ко для жилых помещений составляют 0,7–0,8, а для производственных — могут быть ниже (0,5–0,7).
Расчётная мощность определяется по формуле:
Ррасч = Робщ × Ко
Например, если суммарная мощность на линии 4000 Вт, а коэффициент одновременности 0,7:
Ррасч = 4000 × 0,7 = 2800 Вт
Тогда расчетный ток:
I = 2800 / 220 ≈ 12,7 А
Ключевой вывод: Это значение и берётся как основа для выбора автомата и кабеля. Учет коэффициента позволяет избежать завышения сечения проводника и номинала автомата, а также лишних расходов.
Критически важно! Сечение кабеля — критически важный параметр для безопасной эксплуатации электросети. Неправильный выбор приводит к нагреву изоляции, потерям мощности и даже пожару.
Подбор сечения ведётся исходя из расчетного тока нагрузки, длины линии и материала проводника. Сначала определяется расчетный ток (по мощности и напряжению), после чего по нормативным таблицам (ПУЭ) подбирается минимально допустимое сечение кабеля. Обязательно учитывается, чтобы номинальный ток автомата не превышал максимально допустимый ток выбранного кабеля.
Минимальные сечения кабелей:
Также при большой длине линии добавляется поправочный коэффициент.
Медные кабели обладают лучшей проводимостью, гибкостью и долговечностью, чем алюминиевые. Они выдерживают больший ток при меньшем сечении и реже подвержены коррозии. Алюминиевые кабели дешевле, но имеют меньшую механическую прочность и более низкую токопроводимость, поэтому требуют увеличенного сечения.
| Материал | Плюсы | Минусы | Минимальное сечение (розетки/освещение) |
|---|---|---|---|
| Медь | Высокая проводимость, гибкость, долговечность | Дороже, тяжелее | 2,5 мм² / 1,5 мм² |
| Алюминий | Дешевле, легкий | Меньшая проводимость, хрупкость, склонен к окислению | 4 мм² / 2,5 мм² |
Рекомендация: Для бытовых линий и ответственных потребителей предпочтительнее использовать медный кабель, особенно при прокладке скрытой проводки.
Увеличение длины кабеля приводит к росту сопротивления линии и дополнительным потерям напряжения. Это особенно важно для мощных потребителей или удалённых помещений.
Правила учета длины кабеля:
Опасно! Пренебрежение этим фактором ведет к перегреву кабеля и снижению срока его службы.
Для упрощения выбора автоматических выключателей и кабелей разработаны специальные таблицы, учитывающие мощность нагрузки, напряжение сети и тип используемого кабеля. Они позволяют быстро определить необходимый номинал автомата и минимальное сечение жилы проводника без сложных расчетов.
Пользоваться таблицей просто: находите строку с вашей нагрузкой, сопоставляете с номиналом автомата и необходимым сечением кабеля. Важно помнить, что итоговое решение всегда должно быть проверено по ПУЭ и с учетом особенностей вашей электросети.
| Мощность нагрузки, кВт | Ток нагрузки, А (220 В) | Номинал автомата, А | Сечение медного кабеля, мм² |
|---|---|---|---|
| 1,0 | 4,5 | 6 | 1,5 |
| 2,0 | 9,1 | 10 | 1,5 |
| 3,0 | 13,6 | 16 | 2,5 |
| 4,0 | 18,2 | 20 | 2,5 |
| 5,0 | 22,7 | 25 | 4,0 |
| 6,0 | 27,3 | 32 | 4,0 |
| 7,5 | 34,1 | 40 | 6,0 |
| 10,0 | 45,5 | 50 | 10,0 |
Профессиональный совет: Для более точного выбора сечения кабеля и автоматических выключателей рекомендуем ознакомиться с подробным руководством по выбору сечения кабеля в зависимости от мощности нагрузки, где представлены детальные расчеты и рекомендации согласно ПУЭ 7-го издания.
Следующий шаг: Теперь, когда вы знаете все основные принципы выбора автоматических выключателей, самое время применить эти знания на практике. Используйте предоставленные таблицы и формулы для точного расчета вашей электросети. Помните — правильный выбор автомата и кабеля это не только экономия, но и гарантия безопасности вашего дома или предприятия!
